Gamme ventilateurs à montage latéral KVA

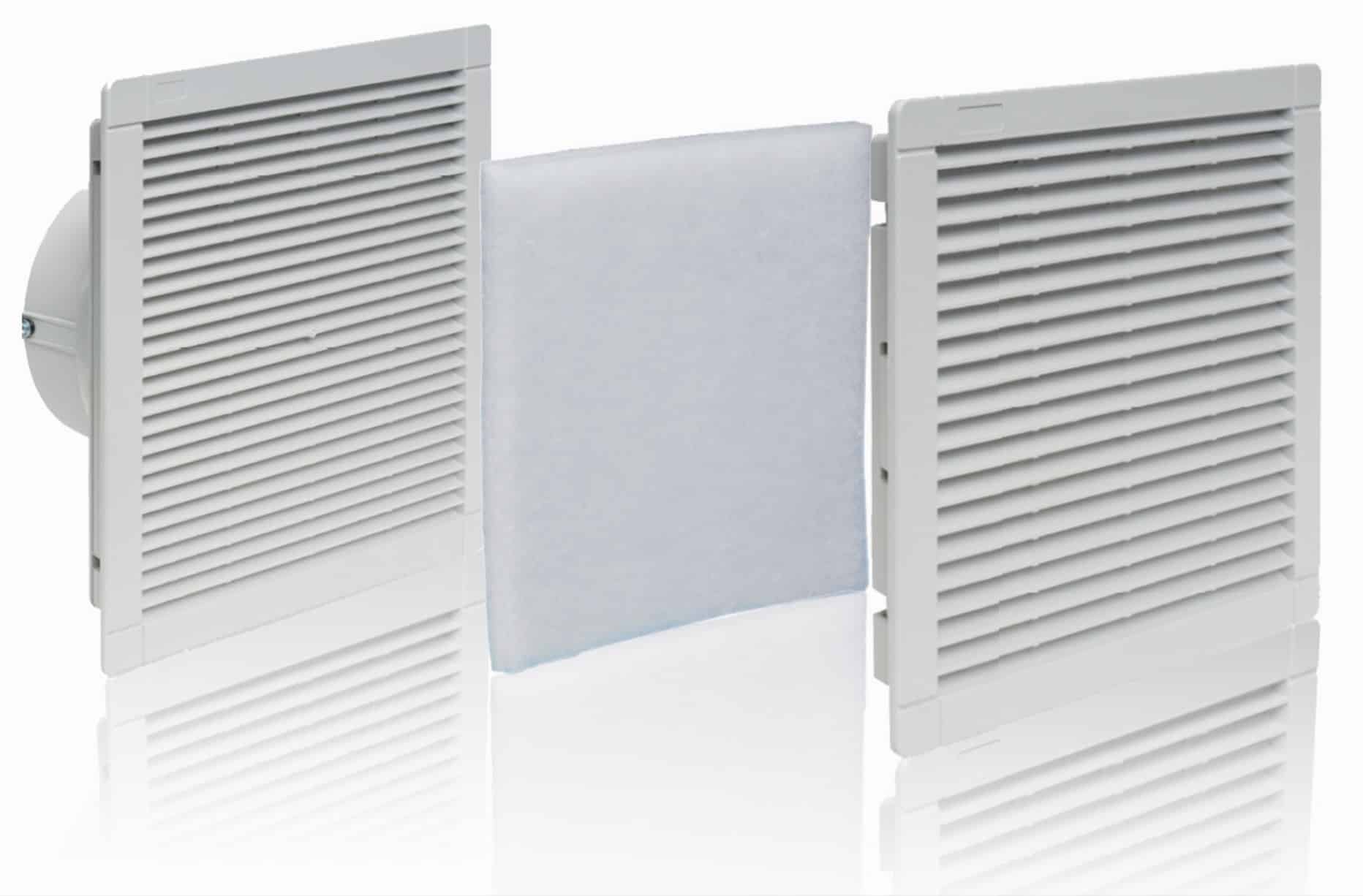

Ensemble ventilateur-filtre-grille KVA

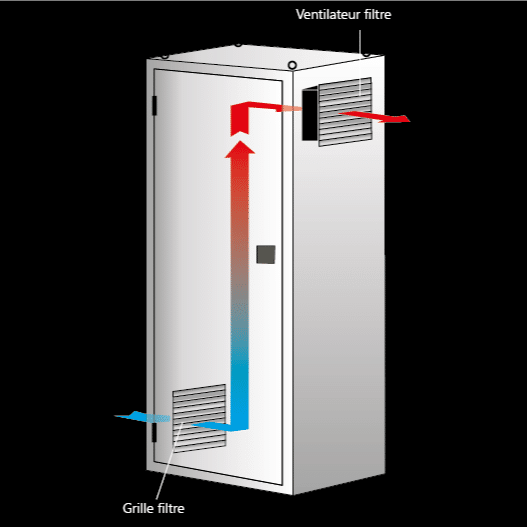

Possibilité inversion débit d'air (intérieur > extérieur)

KVA (ventilateurs)

Gamme de ventilateurs à installation latérale

Les points forts :

Montage rapide (par clips)
Gabarit extra plat
Inclus : ventilateur + grille-filtre
Large choix de tensions électriques

Demander un devis

En standard

Inclus : ventilateur (soufflant) + grille avec filtre interchangeable (KFA)
Montage latéral rapide par clips
Ventilateurs à roulements à billes (MTBF 30 000 h à 55 °C )
Auto extinguibles selon RU UL 94-VO
Couleur RAL 7035 ou 7032
Documentation complète
Garantie 18 mois (sauf accord spécial)

Options et variantes

Nombreuses tensions possibles (24 VDC, 48 VDC, 115 VAC, 230 VAC, 400 VAC…)
Versions CEM (compatibilité électromagnétique)
Filtres interchangeables complémentaires (type KFA 25 / 50 / 100 / 200 / 500)

▶ A NOUS PRÉCISER LORS DE VOTRE DEMANDE

Grilles d'aspiration pour ventilateurs latéraux KVA ou ventilation de toit TEA

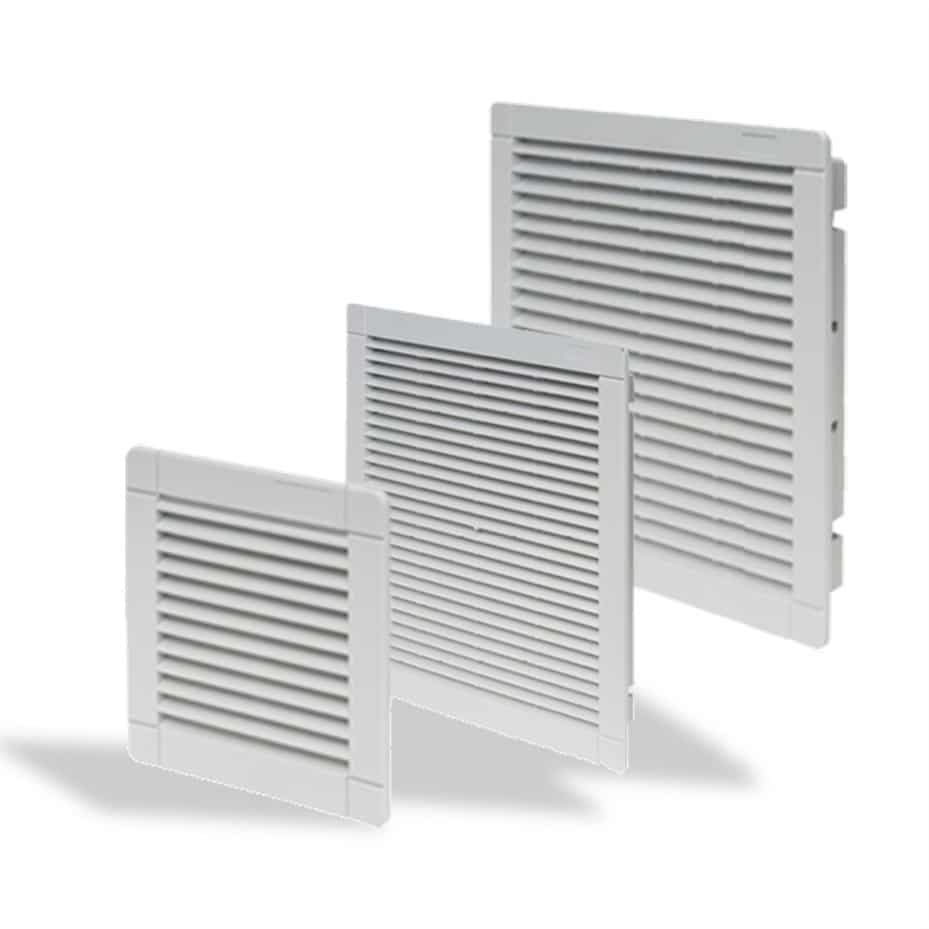

Grilles aspiration pour ventilateurs

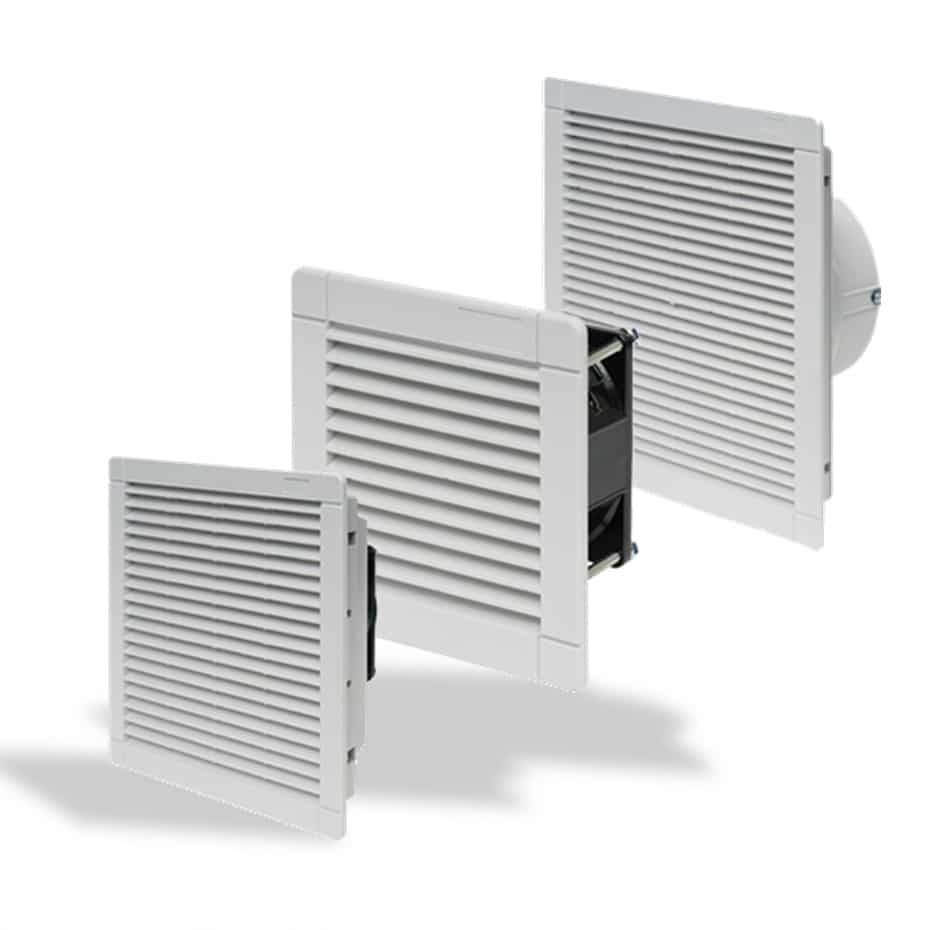

Ventilateurs latéraux soufflants

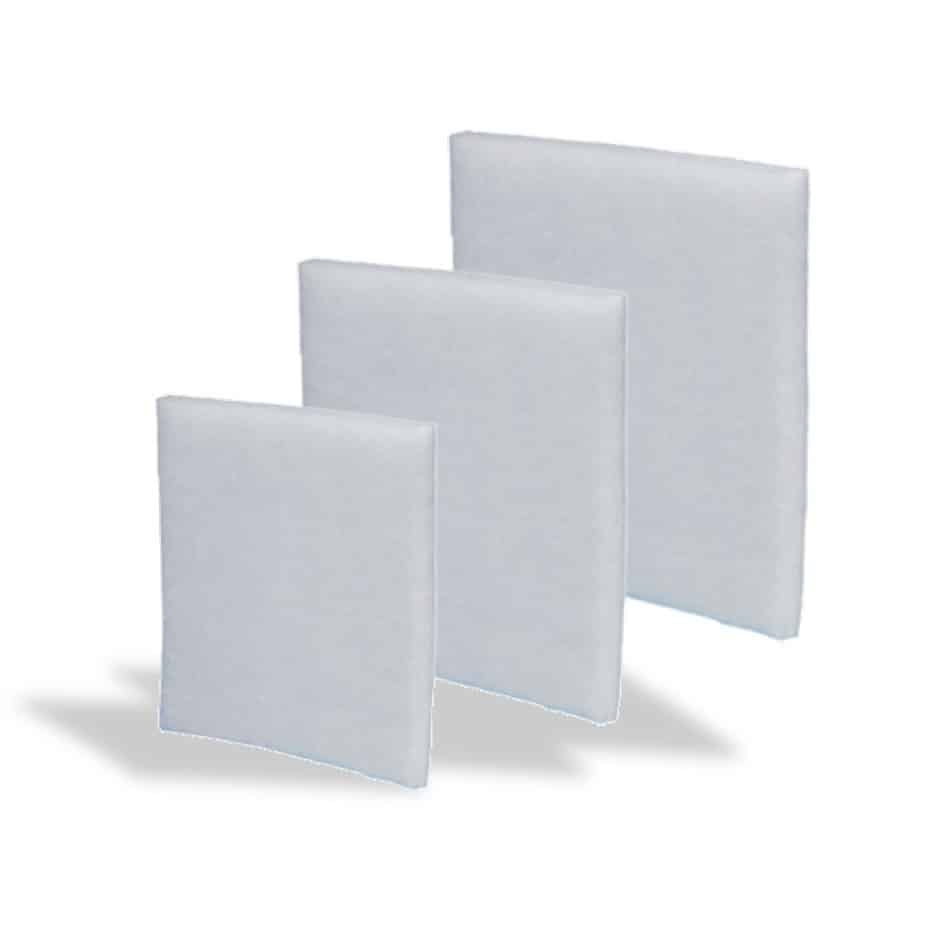

Filtres pour ventilateurs

Caractéristiques techniques

		KVA 025-230	KVA 050-230	KVA 050-110	KVA 100-110	KVA 100-230	KVA 120-230	KVA 120-110
Alimentation électrique	Type	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé
Alimentation électrique	V-Hz	230-1-50/60	230-1-50/60	115-1-50/60	115-1-50/60	230-1-50/60	230-1-50/60	115-1-50/60
Puissance électrique absorbée	W	13 (12*)	22 (21*)	22 (21*)	22 (21*)	22 (21*)	24 (23*)	24 (23*)
Intensité électrique nominale	A	0.10 (0.08*)	0.14 (0.12*)	0.26 (0.24*)	0.26 (0.24*)	0.14 (0.12*)	0.15 (0.13*)	0.30 (0.26*)
Raccordement électrique	mm²	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5
Indice d’étanchéité	IP	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1
Débit d’air nominal	m³/h	24 (28*)	55 (60*)	55 (60*)	100 (110*)	100 (110*)	120 (130*)	120 (130*)
Débit d’air avec filtre	m³/h	14 (17*)	40 (45*)	40 (45*)	75 (90*)	75 (90*)	92 (105*)	92 (105*)
Type de filtre		KFA 25	KFA 50	KFA 50	KFA 100	KFA 100	KFA 200	KFA 200
Sens du débit d’air**		NORMAL	NORMAL	NORMAL	NORMAL	NORMAL	NORMAL	NORMAL
Temp. fonctionnement ambiant mini /maxi	°C	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70
Niveau sonore	dB(A)	30 (35*)	43 (49*)	43 (49*)	43 (49*)	43 (49*)	43 (49*)	43 (49*)
Poids	kg	0.38	0.78	0.78	1.00	1.00	1.25	1.25
* Données pour 60 Hz ** Sens du débit d’air : N (normal) = de l’extérieur vers l’intérieur / INV (inversé) = de l’intérieur vers l’extérieur Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE.

		KVA 200-230	KVA 200-110	KVA 500-230	KVA 500-110	KVA 500-110 inv	KVA 500-400
Alimentation électrique	Type	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Triphasé
Alimentation électrique	V-Hz	230-1-50/60	230-1-50/60	230-1-50/60	115-1-50/60	115-1-50/60	230-1-50/60
Puissance électrique absorbée	W	40 (38*)	40 (38*)	70 (90*)	70 (90*)	70 (90*)	60 (70*)
Intensité électrique nominale	A	0.17 (0.16*)	0.34 (0.32*)	0.40 (0.38*)	0.80 (0.76*)	0.80 (0.76*)	0.18 (0.15*)
Raccordement électrique	mm²	FASTON 3 x 2.5	FASTON 3 x 2.5	FASTON 3 x 2.5	FASTON 3 x 2.5	FASTON 3 x 2.5	FASTON 3 x 2.5
Indice d’étanchéité	IP	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1
Débit d’air nominal	m³/h	230 (260*)	230 (260*)	500 (570*)	500 (570*)	500 (570*)	500 (570*)
Débit d’air avec filtre	m³/h	95 (105*)	180 (210*)	370 (410*)	370 (410*)	370 (410*)	370 (410*)
Type de filtre		KFA 200	KFA 200	KFA 500	KFA 500	KFA 500	KFA 500
Sens du débit d’air**		NORMAL	NORMAL	NORMAL	NORMAL	INVERSÉ	NORMAL
Temp. fonctionnement ambiant mini / maxi	°C	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70
Niveau sonore	dB(A)	53 (58*)	53 (58*)	65 (68*)	65 (68*)	65 (68*)	65 (68*)
Poids	kg	1.60	1.60	3.00	3.00	3.00	3.00
* Données pour 60 Hz ** Sens du débit d’air : N (normal) = de l’extérieur vers l’intérieur / INV (inversé) = de l’intérieur vers l’extérieur Valeurs non contractuelles

		KVA 050-024	KVA 050-048	KVA 100-024	KVA 100-048	KVA 120-024	KVA 120-048	KVA 200-024	KVA 200-048
Alimentation électrique	Type	DC – Continu	DC – Continu	DC – Continu	DC – Continu	DC – Continu	DC – Continu	DC – Continu	DC – Continu
Alimentation électrique	V-Hz	24 VDC	48 VDC	24 VDC	48 VDC	24 VDC	48 VDC	24 VDC	48 VDC
Puissance électrique absorbée	W	9	13	9	13	9	13	26	33
Intensité électrique nominale	A	0.37	0.27	0.37	0.27	0.37	0.27	1.08	0.68
Raccordement électrique	mm²	2×1.5	2×1.5	2×1.5	2×1.5	2×1.5	2×1.5	2×1.5	2×1.5
Indice d’étanchéité	IP	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1
Débit d’air nominal	m³/h	55	55	100	100	120	120	180	180
Débit d’air avec filtre	m³/h	40	40	75	75	95	95	180	180
Type de filtre		KFA 50	KFA 50	KFA 100	KFA 100	KFA 200	KFA 200	KFA 200	KFA 200
Sens du débit d’air**		NORMAL	NORMAL	NORMAL	NORMAL	NORMAL	NORMAL	NORMAL	NORMAL
Temp. fonctionnement ambiant mini / maxi	°C	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70
Niveau sonore	dB(A)	45	45	45	45	45	45	61	61
Poids	kg	0.47	0.47	0.70	0.70	0.95	0.95	1.2	1.2
** Sens du débit d’air : N (normal) = de l’extérieur vers l’intérieur / INV (inversé) = de l’intérieur vers l’extérieur Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE.

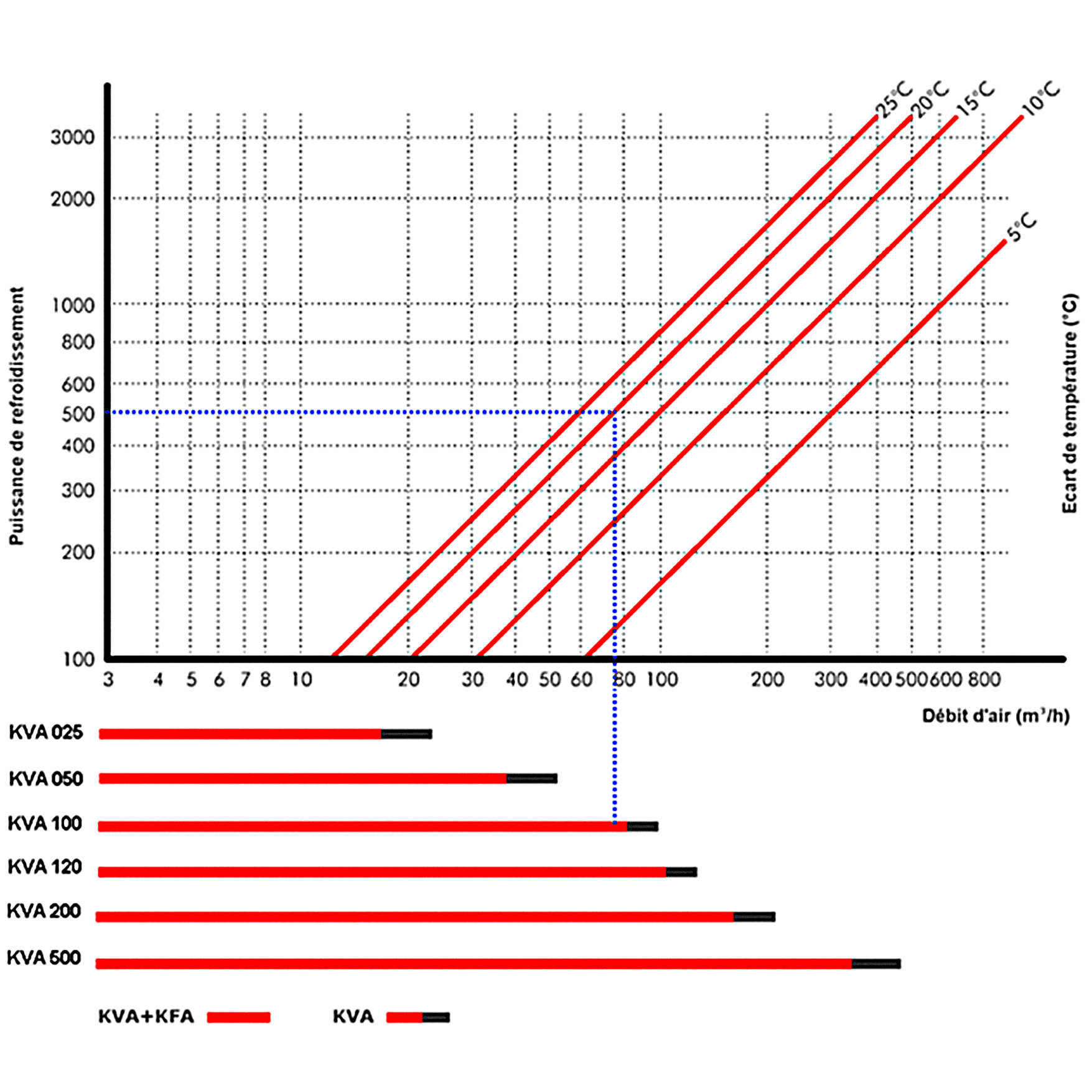

Aller plus loin : sélection de ventilateurs KVA

Pour vous aider à sélectionner votre produit, EURODIFROID met à votre disposition ce diagramme de sélection de ventilateurs.

Un exemple ?

Vous avez besoin d’une puissance à dissiper (refroidissement) de 500 W
Votre écart de température intérieur/extérieur est de 20°C

> Le débit d’air requis est alors de 78 m³/heure : le ventilateur dimensionné pour ce débit d’air est le modèle KVA 100.

(Nota: pour une sélection de vos ventilateurs, prendre toujours une marge de 10 % pour compenser la perte de débit due à l’encrassement du filtre)

> Vous avez encore un doute ou une question complémentaire sur nos ventilateurs ? Contactez-nous !

Découvrir des produits similaires

Gamme ventilateurs à montage latéral KVA de Eurodifroid

Ventilateurs latéraux

KVA (ventilateurs)

Solutions de ventilation à montage sur toit TEA

Ventilateurs de toit

TEA (ventilateurs)

Gamme ventilateurs à montage latéral KVA

KVA (ventilateurs)

Gamme de ventilateurs à installation latérale

Les points forts :

Montage rapide (par clips)
Gabarit extra plat
Inclus : ventilateur + grille-filtre
Large choix de tensions électriques

Ensemble ventilateur-filtre-grille KVA

Possibilité inversion débit d'air (intérieur > extérieur)

En standard

Inclus : ventilateur (soufflant) + grille avec filtre interchangeable (KFA)
Montage latéral rapide par clips
Ventilateurs à roulements à billes (MTBF 30 000 h à 55 °C )
Auto extinguibles selon RU UL 94-VO
Couleur RAL 7035 ou 7032
Documentation complète
Garantie 18 mois (sauf accord spécial)

Options et variantes

Nombreuses tensions possibles (24 VDC, 48 VDC, 115 VAC, 230 VAC, 400 VAC…)
Versions CEM (compatibilité électromagnétique)
Filtres interchangeables complémentaires (type KFA 25 / 50 / 100 / 200 / 500)

▶ A NOUS PRÉCISER LORS DE VOTRE DEMANDE

Caractéristiques techniques

		KVA 025-230	KVA 050-230	KVA 050-110	KVA 100-110	KVA 100-230	KVA 120-230	KVA 120-110
Alimentation électrique	Type	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé
Alimentation électrique	V-Hz	230-1-50/60	230-1-50/60	115-1-50/60	115-1-50/60	230-1-50/60	230-1-50/60	115-1-50/60
Puissance électrique absorbée	W	13 (12*)	22 (21*)	22 (21*)	22 (21*)	22 (21*)	24 (23*)	24 (23*)
Intensité électrique nominale	A	0.10 (0.08*)	0.14 (0.12*)	0.26 (0.24*)	0.26 (0.24*)	0.14 (0.12*)	0.15 (0.13*)	0.30 (0.26*)
Raccordement électrique	mm²	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5	FASTON 2.8 x 0.5
Indice d’étanchéité	IP	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1
Débit d’air nominal	m³/h	24 (28*)	55 (60*)	55 (60*)	100 (110*)	100 (110*)	120 (130*)	120 (130*)
Débit d’air avec filtre	m³/h	14 (17*)	40 (45*)	40 (45*)	75 (90*)	75 (90*)	92 (105*)	92 (105*)
Type de filtre		KFA 25	KFA 50	KFA 50	KFA 100	KFA 100	KFA 200	KFA 200
Sens du débit d’air**		NORMAL	NORMAL	NORMAL	NORMAL	NORMAL	NORMAL	NORMAL
Temp. fonctionnement ambiant mini /maxi	°C	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70
Niveau sonore	dB(A)	30 (35*)	43 (49*)	43 (49*)	43 (49*)	43 (49*)	43 (49*)	43 (49*)
Poids	kg	0.38	0.78	0.78	1.00	1.00	1.25	1.25
* Données pour 60 Hz ** Sens du débit d’air : N (normal) = de l’extérieur vers l’intérieur / INV (inversé) = de l’intérieur vers l’extérieur Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE.

		KVA 200-230	KVA 200-110	KVA 500-230	KVA 500-110	KVA 500-110 inv	KVA 500-400
Alimentation électrique	Type	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Monophasé	AC – Alternatif Triphasé
Alimentation électrique	V-Hz	230-1-50/60	230-1-50/60	230-1-50/60	115-1-50/60	115-1-50/60	230-1-50/60
Puissance électrique absorbée	W	40 (38*)	40 (38*)	70 (90*)	70 (90*)	70 (90*)	60 (70*)
Intensité électrique nominale	A	0.17 (0.16*)	0.34 (0.32*)	0.40 (0.38*)	0.80 (0.76*)	0.80 (0.76*)	0.18 (0.15*)
Raccordement électrique	mm²	FASTON 3 x 2.5	FASTON 3 x 2.5	FASTON 3 x 2.5	FASTON 3 x 2.5	FASTON 3 x 2.5	FASTON 3 x 2.5
Indice d’étanchéité	IP	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1
Débit d’air nominal	m³/h	230 (260*)	230 (260*)	500 (570*)	500 (570*)	500 (570*)	500 (570*)
Débit d’air avec filtre	m³/h	95 (105*)	180 (210*)	370 (410*)	370 (410*)	370 (410*)	370 (410*)
Type de filtre		KFA 200	KFA 200	KFA 500	KFA 500	KFA 500	KFA 500
Sens du débit d’air**		NORMAL	NORMAL	NORMAL	NORMAL	INVERSÉ	NORMAL
Temp. fonctionnement ambiant mini / maxi	°C	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70
Niveau sonore	dB(A)	53 (58*)	53 (58*)	65 (68*)	65 (68*)	65 (68*)	65 (68*)
Poids	kg	1.60	1.60	3.00	3.00	3.00	3.00
* Données pour 60 Hz ** Sens du débit d’air : N (normal) = de l’extérieur vers l’intérieur / INV (inversé) = de l’intérieur vers l’extérieur Valeurs non contractuelles

		KVA 050-024	KVA 050-048	KVA 100-024	KVA 100-048	KVA 120-024	KVA 120-048	KVA 200-024	KVA 200-048
Alimentation électrique	Type	DC – Continu	DC – Continu	DC – Continu	DC – Continu	DC – Continu	DC – Continu	DC – Continu	DC – Continu
Alimentation électrique	V-Hz	24 VDC	48 VDC	24 VDC	48 VDC	24 VDC	48 VDC	24 VDC	48 VDC
Puissance électrique absorbée	W	9	13	9	13	9	13	26	33
Intensité électrique nominale	A	0.37	0.27	0.37	0.27	0.37	0.27	1.08	0.68
Raccordement électrique	mm²	2×1.5	2×1.5	2×1.5	2×1.5	2×1.5	2×1.5	2×1.5	2×1.5
Indice d’étanchéité	IP	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1	54 classe 1
Débit d’air nominal	m³/h	55	55	100	100	120	120	180	180
Débit d’air avec filtre	m³/h	40	40	75	75	95	95	180	180
Type de filtre		KFA 50	KFA 50	KFA 100	KFA 100	KFA 200	KFA 200	KFA 200	KFA 200
Sens du débit d’air**		NORMAL	NORMAL	NORMAL	NORMAL	NORMAL	NORMAL	NORMAL	NORMAL
Temp. fonctionnement ambiant mini / maxi	°C	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70	-10 / +70
Niveau sonore	dB(A)	45	45	45	45	45	45	61	61
Poids	kg	0.47	0.47	0.70	0.70	0.95	0.95	1.2	1.2
** Sens du débit d’air : N (normal) = de l’extérieur vers l’intérieur / INV (inversé) = de l’intérieur vers l’extérieur Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE.

Aller plus loin : sélection de ventilateurs KVA

Pour vous aider à sélectionner votre produit, EURODIFROID met à votre disposition ce diagramme de sélection de ventilateurs.

Un exemple ?

Vous avez besoin d’une puissance à dissiper (refroidissement) de 500 W
Votre écart de température intérieur/extérieur est de 20°C

> Le débit d’air requis est alors de 78 m³/heure : le ventilateur dimensionné pour ce débit d’air est le modèle KVA 100.

(Nota: pour une sélection de vos ventilateurs, prendre toujours une marge de 10 % pour compenser la perte de débit due à l’encrassement du filtre)

> Vous avez encore un doute ou une question complémentaire sur nos ventilateurs ? Contactez-nous !
