Gamme ventilateurs à montage sur toit TEA

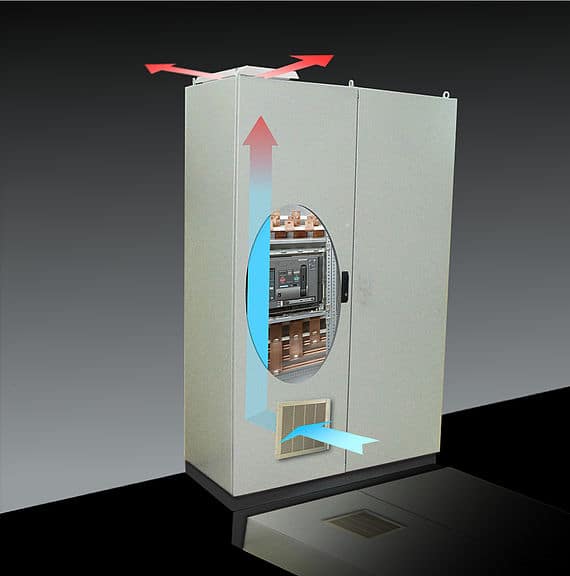

Principe d'une ventilation de toit TEA

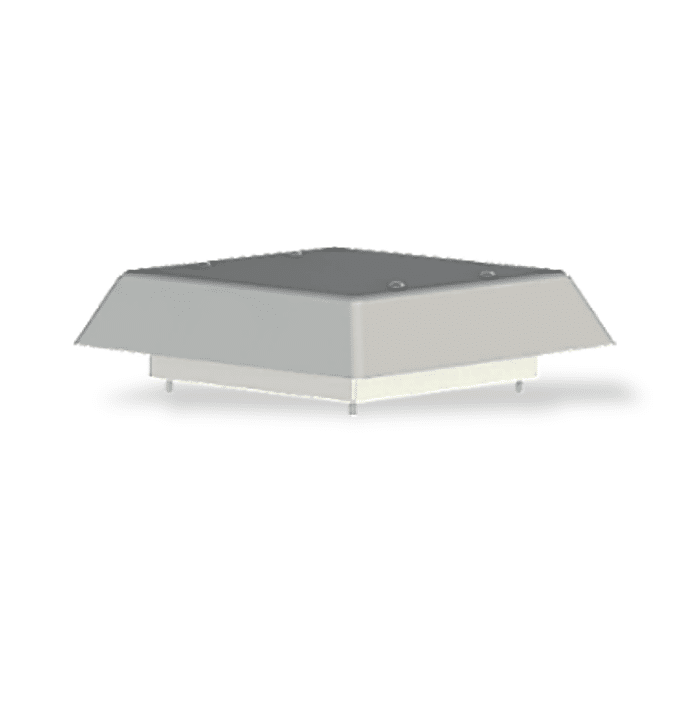

Tourelle de ventilation de toit TEA
TEA (ventilateurs)
Solutions de ventilation de toit (tourelle)
Les points forts :
- Gain de place : installation sur le toit d'armoire
- Gabarit très compact
- Inclus : ventilateur + grille-filtre
En standard
- Inclus : tourelle avec ventilation + grille avec filtre interchangeable (KFA 500)
- Montage sur toit
- Ventilateurs à roulements à billes (MTBF 30 000 h à 55 °C )
- Couleur RAL 7035
- Documentation complète
- Garantie 18 mois (sauf accord spécial)

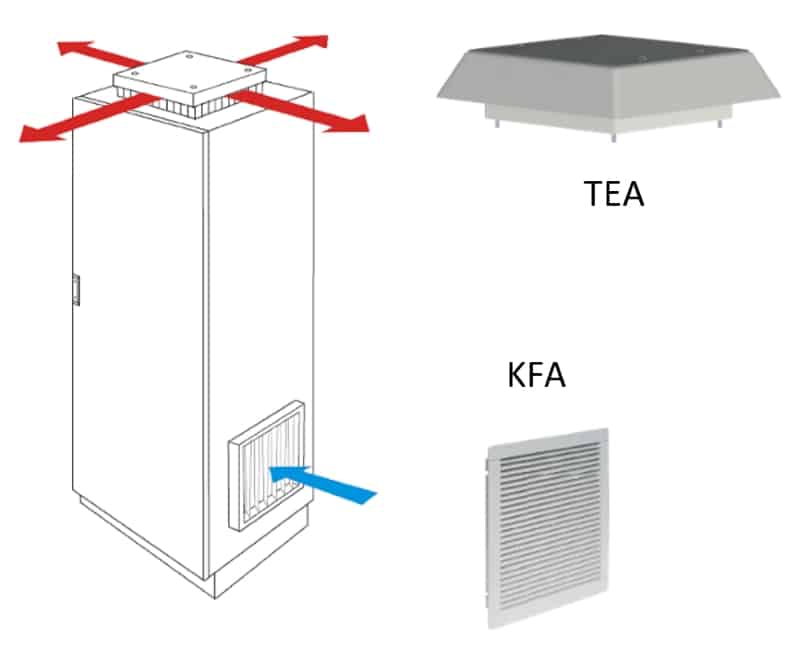

Ensemble d'installation TEA et KFA
Grilles aspiration pour ventilateurs
Filtres pour ventilateurs
Caractéristiques techniques
| TEA 60 CAI |
TEA 60 DAI | TEA 100 CAI | TEA 100 DAI | KVA 500 |
|||
| Alimentation électrique |
Type | Monophasé | Monophasé | Monophasé | Monophasé | Grille aspiration | |
| V-Hz | 230-1-50/60 | 115-1-50/60 | 230-1-50/60 | 115-1-50/60 | |||
| Puissance électrique absorbée | W | 78 (106*) | 80 (98*) | 123 (168*) | 143 (200*) | ||
| Intensité électrique nominale |
A | 0.32 (0.4*) | 0.58 (0.73*) | 0.52 (0.65*) | 1.13 (1.42*) | ||
| Raccordement électrique | mm² | nc | nc | nc | nc | ||
| Indice d’étanchéité | IP | nc | nc | nc | nc | ||
| Débit d’air nominal | m3/h | 550 (590*) | 550 (590*) | 800 (950*) | 800 (950*) | ||
| Débit d’air avec filtre | m3/h | nc | nc | nc | nc | ||
| Type de filtre | KFA 500 | KFA 500 | KFA 500 | KFA 500 | |||
| Sens du débit d’air** | nc | nc | nc | nc | |||
| Temp. fonctionnement ambiant mini / maxi |
°C | -20 / +60 | -20 / +60 | -20 / +60 | -20 / +60 | ||
| Niveau sonore | dB(A) | 62 (64*) | 62 (64*) | 70 (72*) | 70 (72*) | ||
| Dimensions |
H (mm) | 122 | 122 | 122 | 122 | 320 | |
| L (mm) | 375 | 375 | 375 | 375 | 320 | ||
| P (mm) | 375 | 375 | 375 | 375 | 30 | ||
| Poids | kg | 6.00 | 6.00 | 7.00 | 7.00 | ||
| * Données pour 60 Hz Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE. |
|||||||

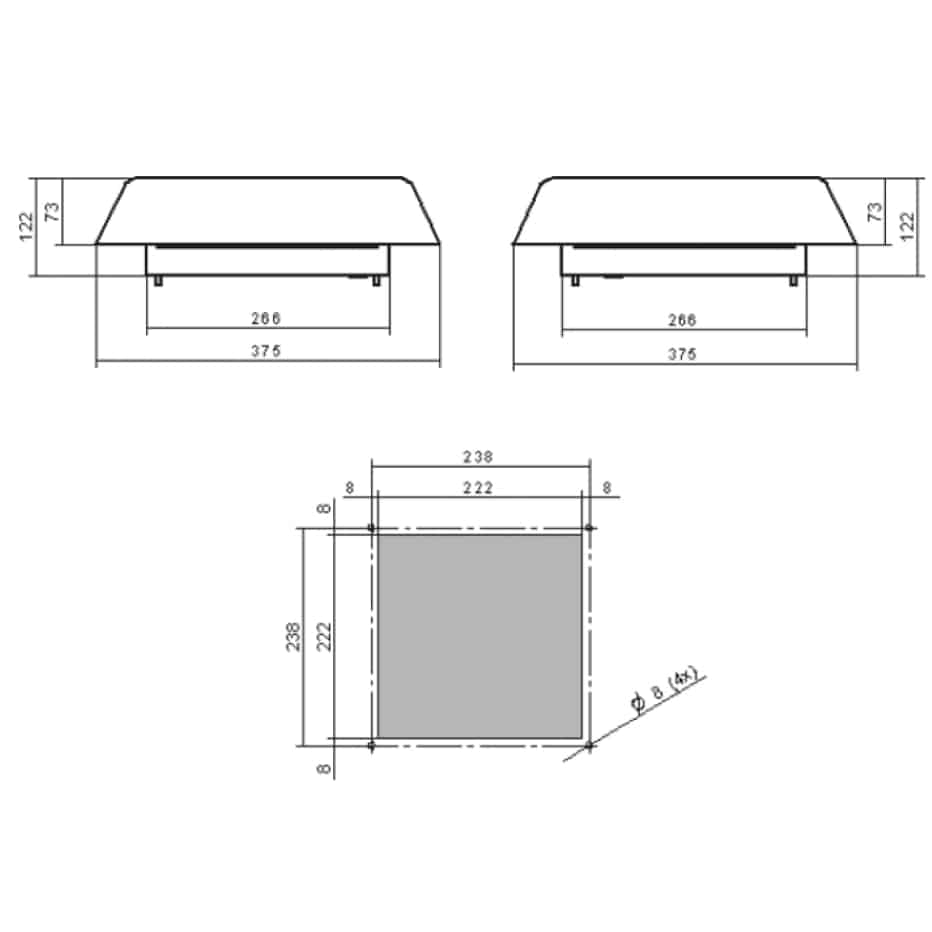

Dimensions tourelle ventilation de toit TEA

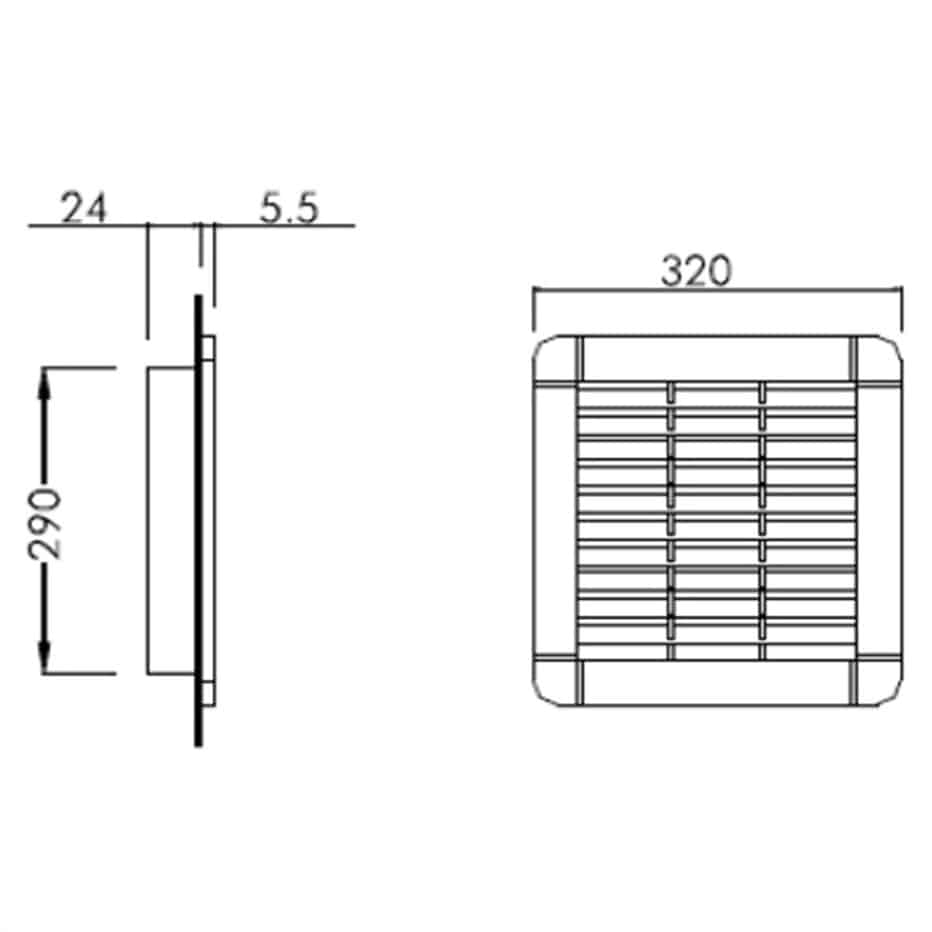

Dimensions grille filtration KFA 500
Des ventilateurs en climatisation d'armoire : quels avantages ?
Ajouter des ventilateurs de type TEA lors de la climatisation d’armoires électriques ou d’un locaux techniques présente plusieurs avantages essentiels :
- D’abord, l’air va mieux circuler dans l’armoire, ce qui évite d’avoir des zones de chaleur stagnante et garantit alors une température plus homogène autour des équipements ;
- Ensuite, cet équipement permet d’évacuer efficacement l’air chaud et va donc limiter les risques de surchauffe. Ceci sera très bénéfique pour prolonger la durée de vie des éléments contenus dans l’armoire ;
- Par ailleurs, la ventilation contribue aussi à réduire le taux d’humidité, ce qui réduit les risques de condensation et de corrosion ;
- Enfin, en optimisant les échanges thermiques, la ventilation peut réduire la charge de travail du système de climatisation : l’efficacité énergétique s’entrouve largement améliorée et les coûts d’exploitation diminuent !
> Contactez nos experts en climatiseurs et ventilateurs pour trouver la bonne combinaison pour votre besoin.
