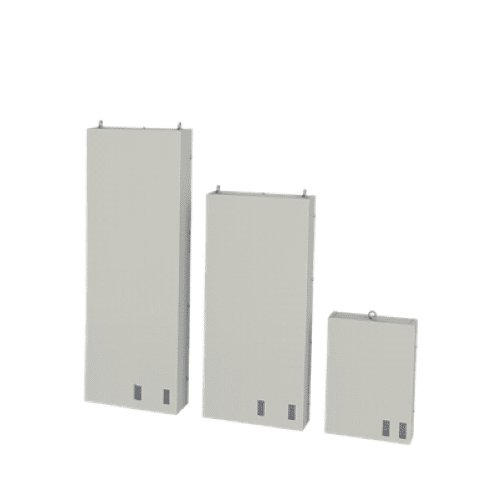

Échangeurs air/eau pour climatisation - TWS
Gamme TWS - Échangeurs air/eau latéraux
TWS (échangeurs air/eau)
Échangeurs air/eau à installation latérale
Les points forts :
- Simplicité d'installation (montage latéral)
- Gabarit extra plat
- Maintenance quasi inexistante
- Idéal pour milieux pollués ou températures extrêmes
En standard
- Thermostat mécanique ajustable (préréglé à +35°C)
- Échangeur tubes cuivre ailettes aluminium
- Ventilateur centrifuge
- Électrovanne assurant la régulation de température (tout ou rien)
- Câble d’alimentation 3 mètres
- Joint d’étanchéité IP55
- Carrosserie électrozinguée
- Peinture RAL 7035
- Documentation complète
- Garantie 18 mois (sauf accord spécial)
Options et variantes
- Tensions et fréquences différentes du standard
- Homologation UL
- Peinture RAL différente du standard
- Capotage inox
▶ A NOUS PRÉCISER LORS DE VOTRE DEMANDE
Caractéristiques techniques
| TWS 10 CAI | TWS 18 CAI | TWS 25 CAI | TWS 35 CAI | TWS 45 CAI | TWS 60 CAI | ||
| Alimentation électrique |
Type | Monophasé | Monophasé | Monophasé | Monophasé | Monophasé | Monophasé |
| V-Hz | 230-1-50/60 | 230-1-50/60 | 230-1-50/60 | 230-1-50/60 | 230-1-50/60 | 230-1-50/60 | |
| Puissance frigorifique W10A35 (+10°C source eau, +35°C ambiant) |
W | 1000 | 1750 | 2500 | 3500 | 4500 | 6000 |
| Puissance absorbée W10A35 (+10°C source eau, +35°C ambiant) |
W | 29 | 75 | 80 | 130 | 160 | 160 |
| Intensité électrique nominale |
A | 0.17 | 0.36 | 0.33 | 0.55 | 0.71 | 0.71 |
| Protection de ligne | A | 2 | 2 | 2 | 2 | 2 | 2 |
| Raccordement électrique | mm² | nc | nc | nc | nc | nc | nc |
| Indice d’étanchéité | IP | 55 | 55 | 55 | 55 | 55 | 55 |
| Débit d’air nominal | m3/h | 330 | 570 | 860 | 1050 | 1450 | 1450 |
| Débit d’eau nominal | l/h | 150 | 150 | 500 | 500 | 500 | 800 |
| Pression d’eau maxi | bar | 10 | 10 | 10 | 10 | 10 | 10 |
| Raccordement hydraulique | Type | 1/2″ G | 1/2″ G | 1/2″ G | 1/2″ G | 1/2″ G | 1/2″ G |
| Température de fonctionnement ambiant mini / maxi |
°C | +1 / +70 | +1 / +70 | +1 / +70 | +1 / +70 | +1 / +70 | +1 / +70 |
| Température de régulation plage mini / maxi |
°C | +20 / +46 | +20 / +46 | +20 / +46 | +20 / +46 | +20 / +46 | +20 / +46 |
| Niveau sonore | dB(A) | 55 | 58 | 58 | 64 | 69 | 69 |
| Dimensions |
H (mm) | 453 | 901 | 901 | 1148 | 1148 | 1502 |
| L (mm) | 311 | 398 | 398 | 398 | 398 | 450 | |
| P (mm) | 115 | 137 | 137 | 163 | 163 | 163 | |
| Poids | kg | 12 | 18 | 19 | 29 | 30 | 40 |
| Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE. | |||||||

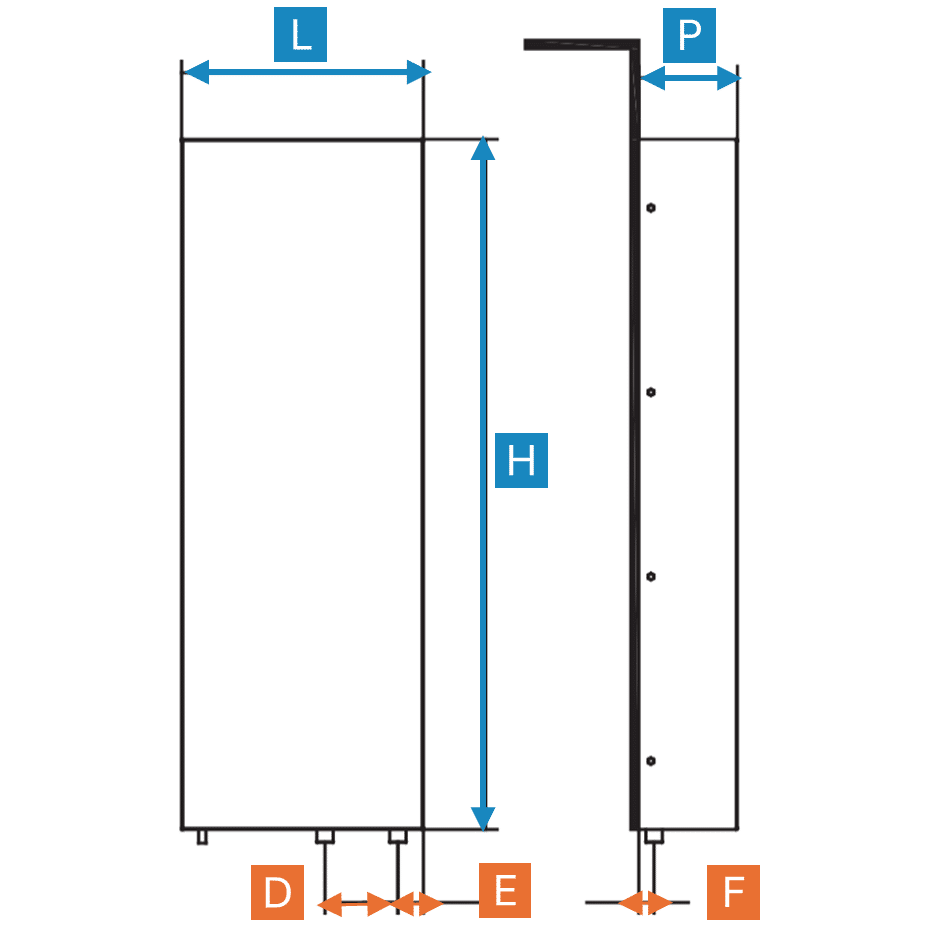

Dimensions
Dimensions des échangeurs air/eau TWS à montage latéral Eurodifroid
(légende)
- H : hauteur (voir tableau de caractéristiques)
- L : largeur(voir tableau de caractéristiques)
- P : profondeur (voir tableau de caractéristiques)
- D = 120 mm
- E = 43 mm (TWS 18 et 25) / 42 mm (TWS 35 et 45) / 39 mm (TWS 60)
- F = 30 mm (TWS 18 et 25) / 25 mm (TWS 35, 45 et 60)

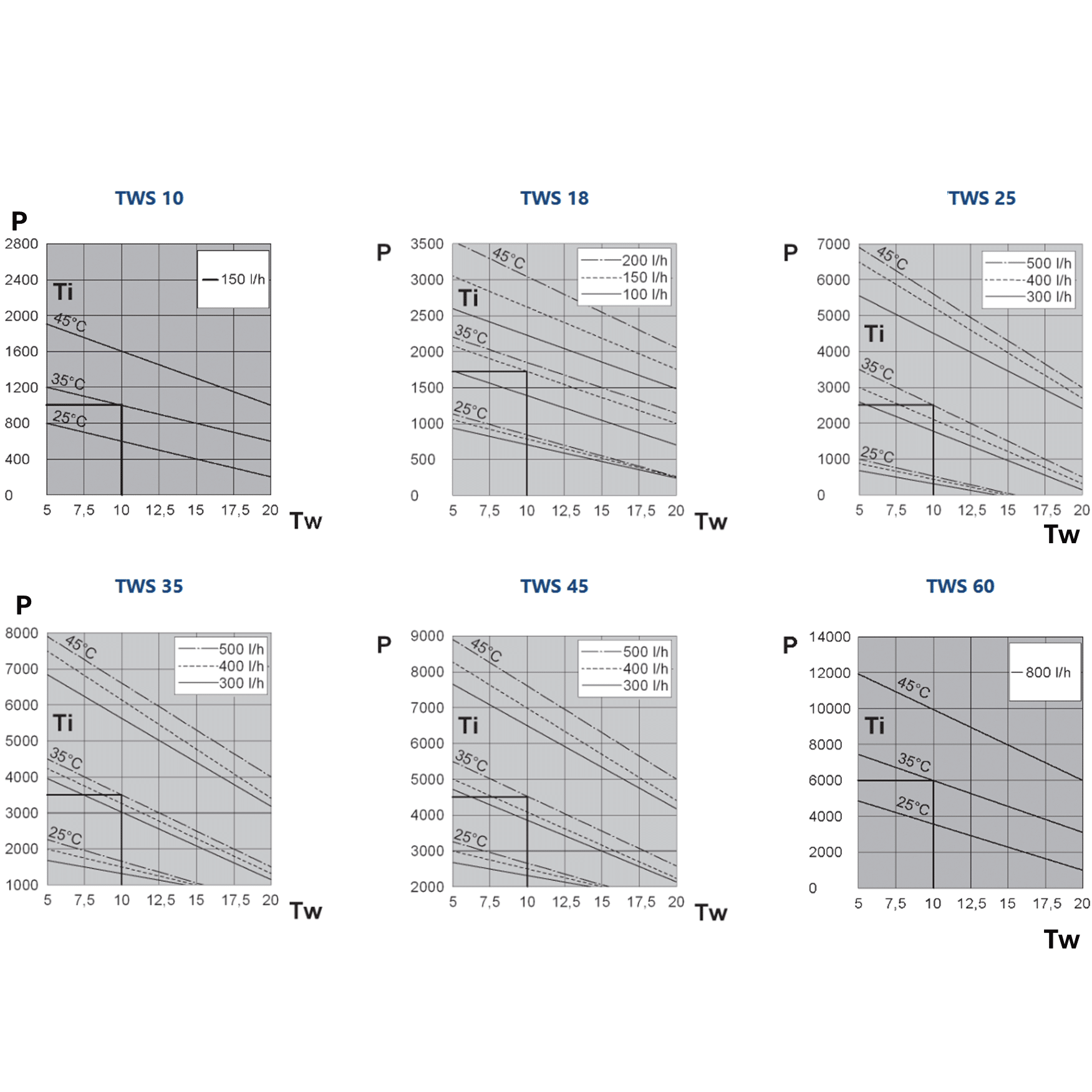

Aller plus loin : courbes de performances des échangeurs air/eau TWS
Les diagrammes ci-joints vous permettent de comparer les performances de nos échangeurs air/eau TWS, pour vous aider à sélectionner le modèle qui convient le mieux à votre installation.
- P = Puissance frigorifique de l’appareil (en W)
- Tw = Température d’entrée d’eau (en °C)
- Ti = Température interne de l’armoire (en °C)
> Vous avez encore un doute ou une question complémentaire sur ces échangeurs air/eau ? Contactez-nous !
