// Comment climatiser une baie informatique ? //

L’article ci-dessous va détailler des éléments importants ou utile dans la configuration de votre climatiseur pour armoire informatique (ou technique, ou électrique), mais on peut retenir 3 éléments essentiels :

1. Bien définir le besoin (quantité de chaleur à dissiper, environnement d’installation…).
   (Et pour ce faire, nous avons des outils à vous proposer !) ;
2. Penser à refroidir ET à ventiler (et pas forcément uniquement à ventiler, ce qui est un raccourci encore trop fréquent) ;
3. Miser sur une régulation parfaitement maîtrisée, car c’est le pilotage de votre appareil qui fera toute la fiabilité et l’efficacité du refroidissement.

Mais, en cas de doute, ne vous inquiétez pas : si vous n’avez pas le temps ou les compétences pour faire vous-mêmes ces analyses préalables, sachez que nos équipes sont là pour ça..

Adressez nous vos éléments (descriptif du besoin, photo, cahier des charges, appareil à remplacer ou toute autre donnée ou question…) et nos équipes vous proposerons rapidement une première approche concrète et chiffrée et vous permettre d’étudier la meilleur option pour votre climatiseur pour armoire.

Pour commencer : pourquoi rafraîchir ou climatiser une baie informatique (ou une armoire électrique) ?

Une baie informatique mal refroidie peut entraîner :

• Des arrêts de production ou de service ;
• Des défauts de communication ;
• Une usure prématurée des composants ;
• Des coûts de maintenance élevés.

Ces risques sont particulièrement présents dans les environnements industriels soumis à des contraintes thermiques importantes, mais peuvent aussi se produire dans de nombreuses activités professionnelles ou commerciales.

Les conséquences peuvent donc générer des problèmes sécuritaires (failles dans les systèmes de surveillance, de monitoring, de filtrage…), des ruptures de la continuité d’activité (interruption d’appareils, d’outillages…) et des dépenses de renouvellement d’équipements informatiques ou électriques prématurées.

Au final, on parle donc de risques financiers majeurs et de perte de rentabilité importante.

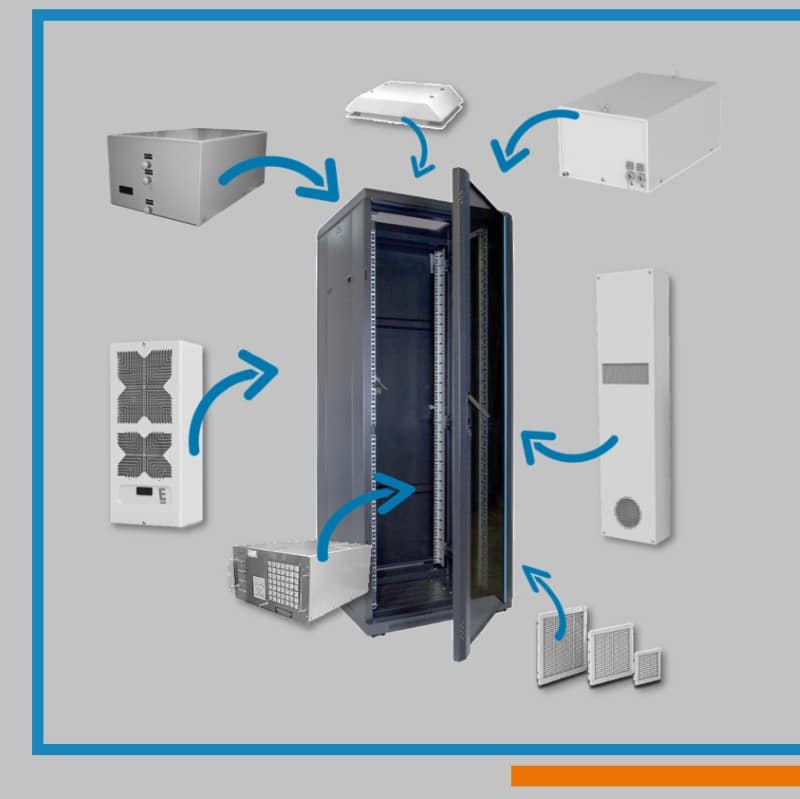

Pour protéger ces équipements, plusieurs solutions existent : climatiseur (type climatiseur pour armoire, climatiseur pour rack ou baie…), échangeur thermique, ventilateur…

Le choix dépend des contraintes environnementales et du niveau de protection recherché.

Chaque installation nécessite une étude préalable réalisée par un bureau d’étude spécialisé, qui va évaluer :

• Les puissances dissipées (la chaleur que va générer le fonctionnement des équipements contenus dans l’armoire ou la baie) ;
• Les températures ambiantes (leur amplitude, leur variation…) ;
• Les niveaux de poussières ;
• Les contraintes d’exploitation (sollicitation de l’équipement, environnement d’installation…).

Le fait de climatiser une baie informatique ou une armoire garantit donc une protection optimale des équipements.

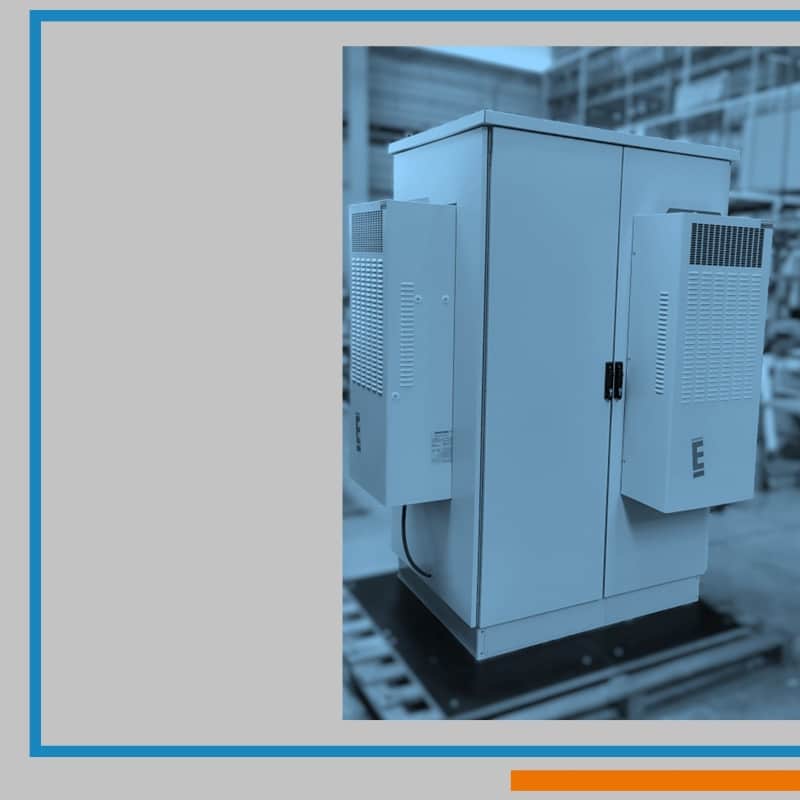

Pour les besoins de refroidissement en armoires électriques, locaux techniques ou encore shelters, EURODIFROID peut proposer une large palette de solutions, comme :

• Des climatiseurs à installation latérale (sur le côté de l’armoire) ou sur le toit : CLX, CLC, CTO…
• Des échangeurs air/eau (latéraux ou de toit) : TWS, TFO, KWS, RFO…
• Ou encore des échangeurs air/air (sous réserve que l’air ambiant soit froid et stable) : CSA.

Pour vous aider à définir la puissance de refroidissement nécessaire à votre climatiseur pour armoire ou baie serveur, nous mettons à votre disposition à tableau de calcul de puissance thermique dissipée.

Les baies informatiques ou les serveurs utilisés dans l’industrie, les télécommunications, les infrastructures énergétiques ou les centres techniques nécessitent souvent des équipements de refroidissement dédiés.

EURODIFROID propose plusieurs technologies spécialement adaptées aux racks informatiques (19″).

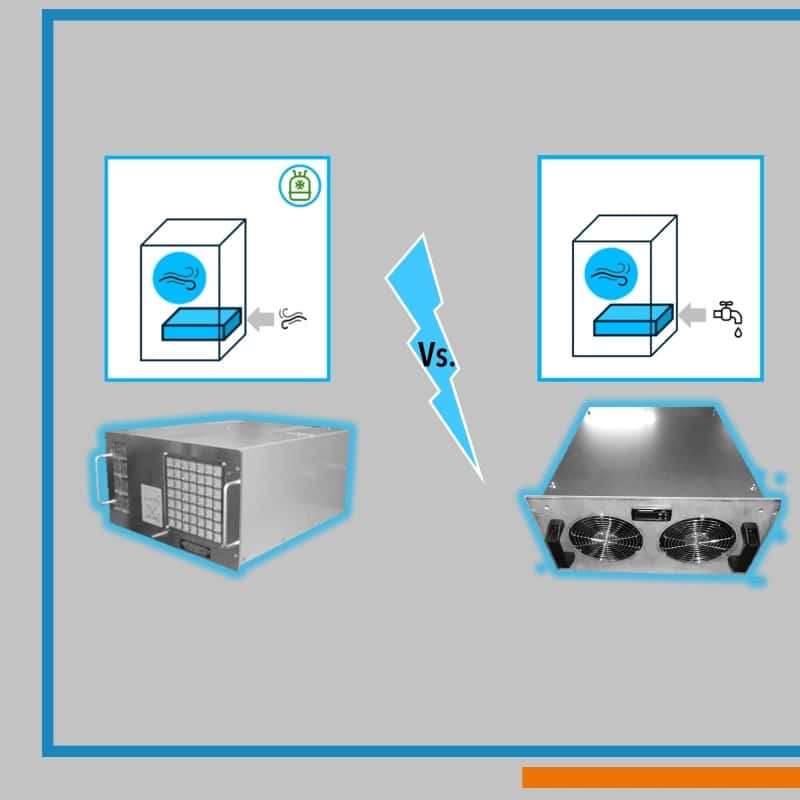

Les climatiseurs KCN et CIT

Les climatiseurs KCN et CIT fonctionnent selon le principe du circuit frigorifique : ils extraient la chaleur présente dans l’armoire informatique et la rejettent à l’extérieur grâce à un circuit frigo complet intégrant compresseur, évaporateur et condenseur.

Ils s’installent directement sur vos racks (19 ») à l’intérieur de l’armoire ou de la baie à refroidir.

Ces équipements sont particulièrement adaptés lorsque :

• Les températures ambiantes sont élevées ;
• Les puissances dissipées sont importantes ;
• Aucune source d’eau froide n’est disponible à proximité (eau, air).

Ils constituent une solution 100% autonome de climatisation pour armoire électrique ou pour baie informatique, qui « produit du froid » de façon régulière et parfaitement stable.

Les échangeurs air/eau ECPO

Les échangeurs ECPO reposent sur un principe différent.

Ils n’utilisent pas de circuit frigorifique intégré mais exploitent une source d’eau froide existante provenant par exemple :

• D’un refroidisseur d’eau industriel ;
• D’un groupe froid industriel ;
• D’un réseau (ou boucle) d’eau glacée.

La chaleur est transférée de l’air interne de l’armoire vers l’eau circulant dans l’échangeur.

Cette technologie de climatiseur d’armoire, lui aussi directement installé dans le rack, présente plusieurs avantages :

1. Le rendement énergétique est élevé (car le système est très peu consommateur d’énergie) ;
2. La maintenance est très faible (voire quasi inexistante) ;
3. La fiabilité est excellente (grâce à une conception simple et robuste) ;
4. Et aucun compresseur n’est nécessaire, car il n’y a pas de circuit frigorifique (d’où un faible niveau sonore et une moindre consommation électrique).

En alternative au climatiseur pour armoire, un échangeur air/eau peut donc s’avérer particulièrement intéressant dans un site déjà équipé d’un réseau d’eau glacée (pour peu que ce réseau soit fiable et régulier).

La réponse dépend de l’environnement.

Une ventilation pour armoire peut convenir dans des locaux propres, secs et tempérés (c’est-à-dire dans une ambiance suffisamment fraîche et stable).

En revanche, lorsqu’une baie informatique est installée dans un atelier de production, un local technique ou un environnement poussiéreux, ou humide, ou sujet à des variations de températures, la ventilation seule devient souvent insuffisante.

Une armoire serveur climatisée ou un rack climatisé constitue généralement la solution la plus sécurisante pour les applications industrielles sensibles.

Mais, lorsqu’on installe un climatiseur pour armoire ou pour baie, il est tout aussi important de ventiler !

1. D’abord pour améliorer l’efficacité du climatiseur. La ventilation va en effet permettre de brasser l’air à l’intérieur de l’armoire pour homogénéiser la température et faire circuler l’air froid auprès de tous les éléments. La ventilation est aussi très recommandée quand l’armoire est très compacte et bien remplie ;
2. Ensuite pour éviter le phénomène de condensation. Une bonne circulation d’air permet de réduire les risques d’humidité et de condensation sur les cartes électroniques et autres. On évitera ainsi la corrosion ou les défauts d’isolement ;
3. Enfin, cette combinaison climatiseur pour armoire + ventilation permet de limiter les pics de température et donc d’augmenter la fiabilité de l’ensemble.

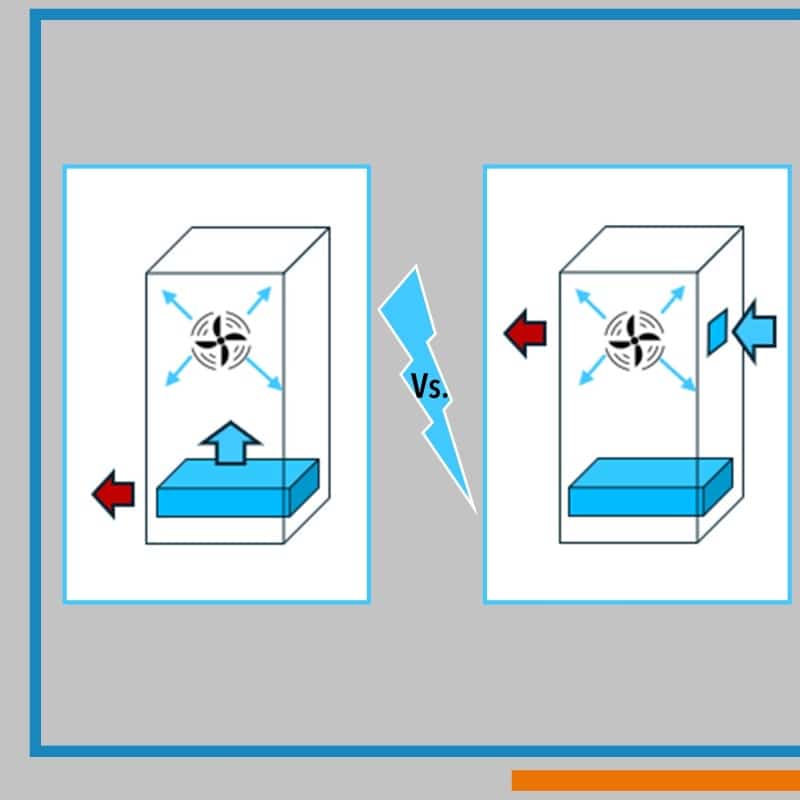

En parlant de ventiler ou de renouveler l’air (en complément d’un climatiseur pour armoire), certains clients évoquent ici des notions qui sont bien distinctes, et qu’il ne faut donc pas confondre.

Par « ventilation », on entend généralement « ventilation interne » (voir paragraphe précédent), où il s’agit de brasser l’air préalablement climatisé à l’intérieur de l’armoire ou de la baie informatique.
Cela permet de bien répartir l’air froid autour de chaque composant de l’armoire.

Un « renouvellement d’air » consiste à faire entrer de l’air extérieur ambiant non climatisé à l’intérieur de l’armoire : cette technique n’est intéressante que si l’air ambiant est suffisamment froid et stable (et peut même permettre de couper le climatiseur pour armoire pour réduire la consommation).
Mais il faut surtout veiller à ce que cet apport d’air neuf soit correctement filtré avant d’entrer dans l’armoire ou la baie : si cet air est trop chargé de poussière ou d’humidité, il risque de dégrader la durée de vie des composants.

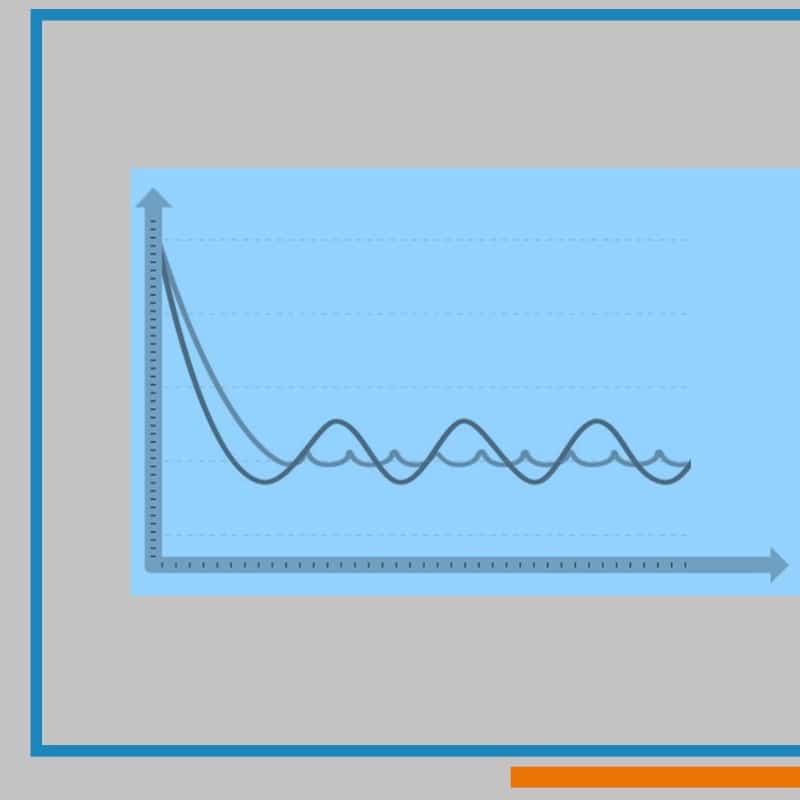

Le principal danger n’est pas toujours la température maximale atteinte, mais les variations rapides de température.
En particulier avec des cartes électroniques ou systèmes électriques qui peuvent subir des sollicitations ponctuelles parfois très fortes.

Le rôle d’un climatiseur pour armoire industrielle n’est pas seulement de refroidir vite mais de refroidir de façon régulière : maintenir une température stable dans le temps, en réagissant rapidement aux pics d’intensité, est essentiel dans ce domaine.

C’est pourquoi les solutions développées par EURODIFROID intègrent des systèmes de régulation à la fois réactifs et précis, permettant de protéger durablement les équipements d’automatisation, de robotique et de supervision industrielle.

La protection thermique des équipements informatiques industriels est aujourd’hui un enjeu majeur, que ce soit à l’échelle d’une TPE, d’une industrie ou d’un grand datacenter.

La réponse technique, qu’il s’agisse d’un échangeur thermique ou d’un climatiseur pour armoire, ne donnera sa pleine efficacité que si elle est pilotée avec intelligence par un programme de régulation fiable.
Et chez EURODIFROID, nous maîtrisons parfaitement ce travail de précision que requiert la programmation d’une régulation (ou d’une thermorégulation, comme nous le faisons sur des refroidisseurs à large amplitude thermique).

Une solution de type climatiseur pour armoire, bien adaptée, éprouvée et maîtrisée, associée à un accompagnement technique de qualité, constitue donc la meilleure approche pour sécuriser durablement les équipements et de garantir la continuité des opérations.

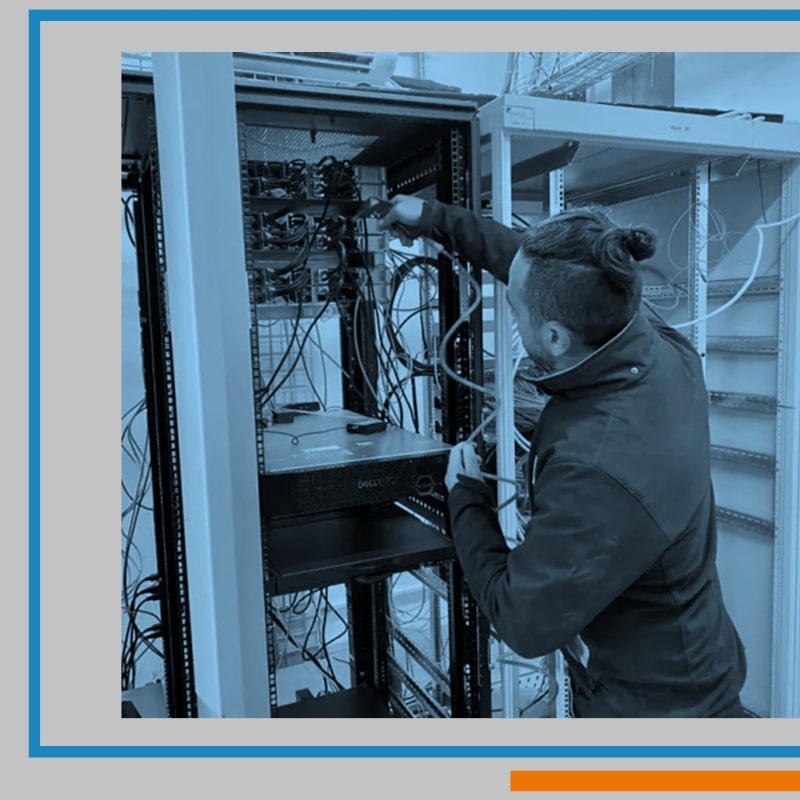

Comme tout équipement frigorifique, un climatiseur pour armoire, pour rack ou pour baie, nécessite un entretien régulier.

Une maintenance préventive adaptée permet de garantir les performances, d’éviter les arrêts non planifiés et de prolonger la durée de vie des installations.

On privilégiera alors en priorité :

• Un bon nettoyage du condenseur (grille qui rejette l’air chaud à l’extérieur), pour éviter que celui-ci ne s’encrasse ou ne se colmate ;
• A l’autre bout, dans l’armoire ou la baie, on peut vérifier l’état de l’évaporateur et de ses ailettes ;
• Un contrôle des ventilateurs, pour vérifier que les roulements sont bons et que l’état des pales est correct ;
• Les filtres doivent être contrôlés et régulièrement nettoyés ;
• Les condensats doivent s’évacuer correctement ;
• Il sera aussi judicieux de vérifier les câblages électriques, les paramètres de fonctionnement ainsi que les éventuelles alarmes ;
• Enfin, on pourra vérifier la bonne étanchéité de l’armoire ou de la baie (portes, joints, presse-étoupes…) pour optimiser l’efficacité de la climatisation.

N’hésitez pas à contacter nos équipes techniques pour des informations ou assistance pour l’entretien de votre climatiseur pour armoire.
