Gammes Climatiseurs actifs pour racks/baies -CIT

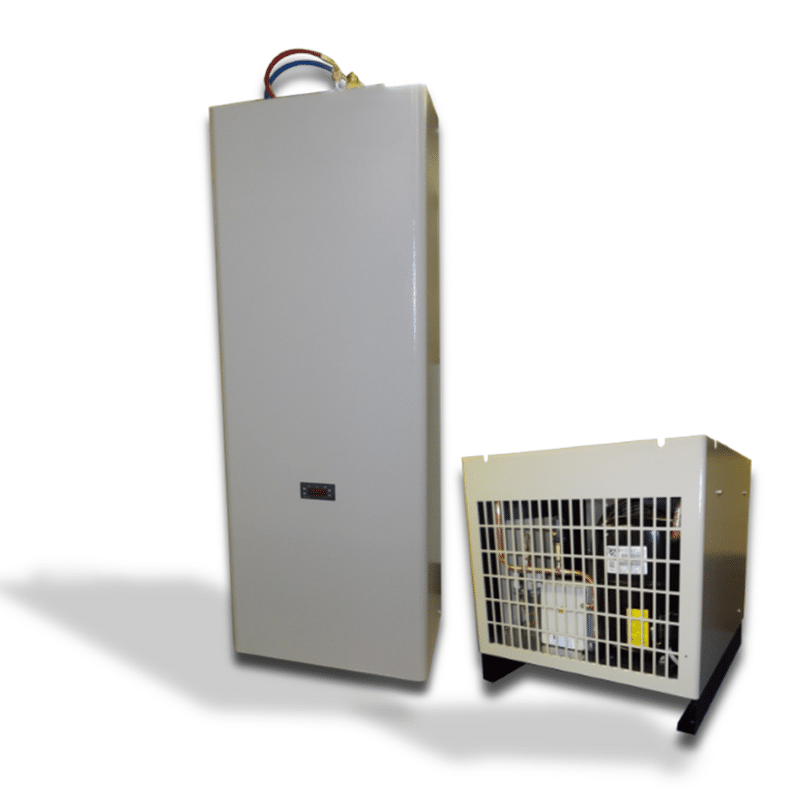

Ensemble climatiseur split CIT

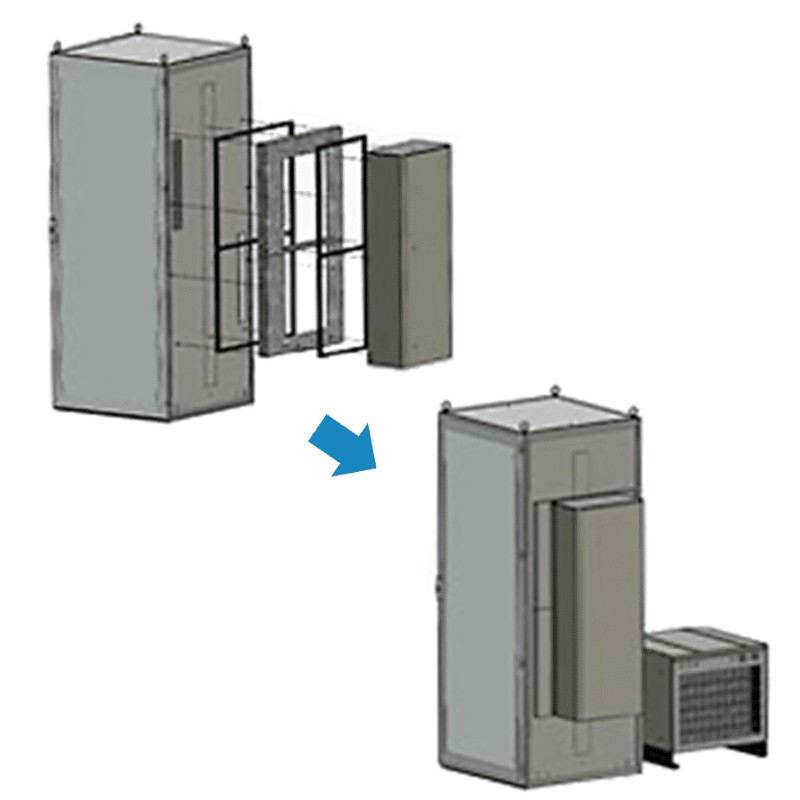

Montage type climatiseur split CIT
CIT (climatiseurs)
Climatiseurs actifs pour racks et baies techniques SUR MESURE
Les points forts :
- Adaptation 100% sur mesure !
- Principe "split" : 1 unité externe + 1 unité interne
- Flux d'air optimisé
- Notre Bureau d'Études à votre écoute
En standard
Unité interne
- Thermostat électrique à affichage numérique
- Entrée/sortie frigorifiques par le haut de l’unité interne
- Réservoir liquide
- Vannes frigorifiques d’isolement
- Cadre d’adaptation spécifique prise d’air arrière/soufflage avant
- Couleur RAL 7035
Unité externe
- Pressostat de ventilation et régulation de la pression de condensation
- Boitier de raccordement électrique IP55 pour l’unité externe
- Vannes frigorifiques d’isolement
- Résistance de carter
- Couleur RAL 7032
- Documentation complète
- Garantie 18 mois (sauf accord spécial)
Options et variantes
Unité interne
- Thermostat mécanique
- Ventilateurs 24 VAC
- Peinture RAL différente du standard
Unité interne
- Manomètres frigorifiques
- Traitement BLYGOLD de la batterie condenseur
- Peinture RAL différente du standard
▶ A NOUS PRÉCISER LORS DE VOTRE DEMANDE
Caractéristiques techniques
| Exemples de réalisations | CIT 15 AAI |
CIT 15 TAI | CIT 30 AAI | CIT 30 TAI | CIT 50 AAI | CIT 50 TAI | |
| Alimentation électrique |
Type | Monophasé | Triphasé | Monophasé | Triphasé | Monophasé | Triphasé |
| V-Hz | 230-1-50 | 400-3-50 | 230-1-50 | 400-3-50 | 230-1-50 | 400-3-50 | |
| Puissance frigorifique (+25°C interne armoire, +32°C ambiant) |
W | 1500 | 1500 | 3000 | 3000 | 4500 | 4500 |
| Puissance absorbée* | W | 1103 / 65 | 1260 / 65 | 2419 / 85 | 2419 / 85 | 2457 / 140 | 2616 / 140 |
| Fluide frigorigène | Type | R134a | R134a | R134a | R134a | R134a | R134a |
| Intensité électrique* nominale |
A | 6.3 / 0.3 | 2.0 / 0.3 | 8.7 / 0.5 | 8.7 / 0.5 | 12.2 / 0.6 | 4.7 / 0.6 |
| Protection de ligne |
A | 10 | 4 | 12 | 4 | 16 | 6 |
| Raccordement électrique | Type | 7G2.5 | 7G2.5 | 7G2.5 | 7G2.5 | 7G2.5 | 7G2.5 |
| Indice d’étanchéité | IP | 54 | 54 | 54 | 54 | 54 | 54 |
| Débit d’air | m3/h | 500 | 500 | 900 | 900 | 1200 | 1200 |
| Temp. fonctionnement ambiant mini / maxi |
°C | +10 / +40 | +10 / +40 | +5 / +40 | +5 / +40 | +5 / +40 | +5 / +40 |
| Niveau sonore | dB(A) | <69 | <69 | 65 | 65 | 68 | 68 |
| Dimensions unité interne / unité externe |
H (mm) | 342 / 600 | 342 / 600 | 630 / 1000 | 630 / 1000 | 630 / 1200 | 630 / 1200 |
| L (mm) | 550 / 300 | 550 / 300 | 640 / 400 | 640 / 400 | 640 / 650 | 640 / 650 | |
| P (mm) | 697 / 160 | 697 / 160 | 650 / 200 | 650 / 200 | 650 / 250 | 650 / 250 | |
| Poids unité interne / unité externe |
kg | 47 / 15 | 47 / 15 | 80 / 29 | 80 / 29 | 80 / 34 | 80 / 34 |
| * Unité externe / Unité interne Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE. |
|||||||

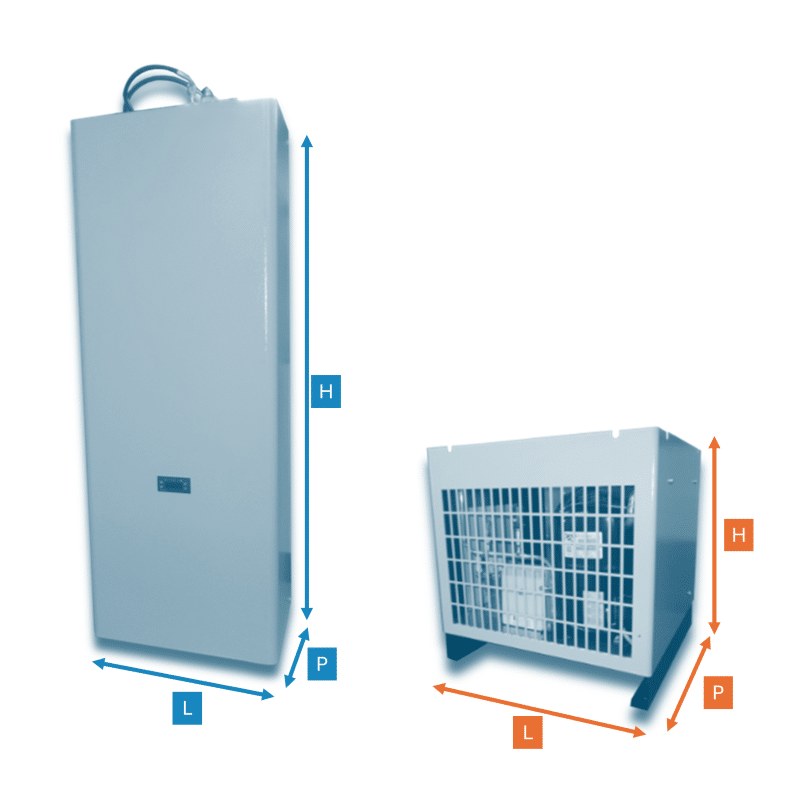

Schéma général
Informations complémentaires sur les climatiseurs CIT
Imaginée sur un fonctionnement « split » (unité intérieure et unité extérieure), la gamme de climatiseurs actifs CIT a été conçue pour refroidir les petites baies informatiques, ou les racks techniques, en milieu confiné.
Elle trouve ainsi régulièrement son « application type » dans un serveur installé en espace contraint ou dans une petite pièce non climatisée recevant une armoire électrique nécessitant un maintien en température fiable.
Vous trouverez ainsi pour vos baies, tous les avantages de ce type de montage:
- Faible encombrement de l’unité interne ;
- Aucun échauffement interne transmis, ;
- Flexibilité totale quant à l’installation de l’unité externe
- Connexion simple et facile entre les unités internes et externes.
De plus, la gamme de climatiseurs CIT permet d’optimiser le flux d’air à l’intérieur de la baie par une prise d’air froid en fond d’armoire et un soufflage d’air froid en face avant (voir ci-dessous).

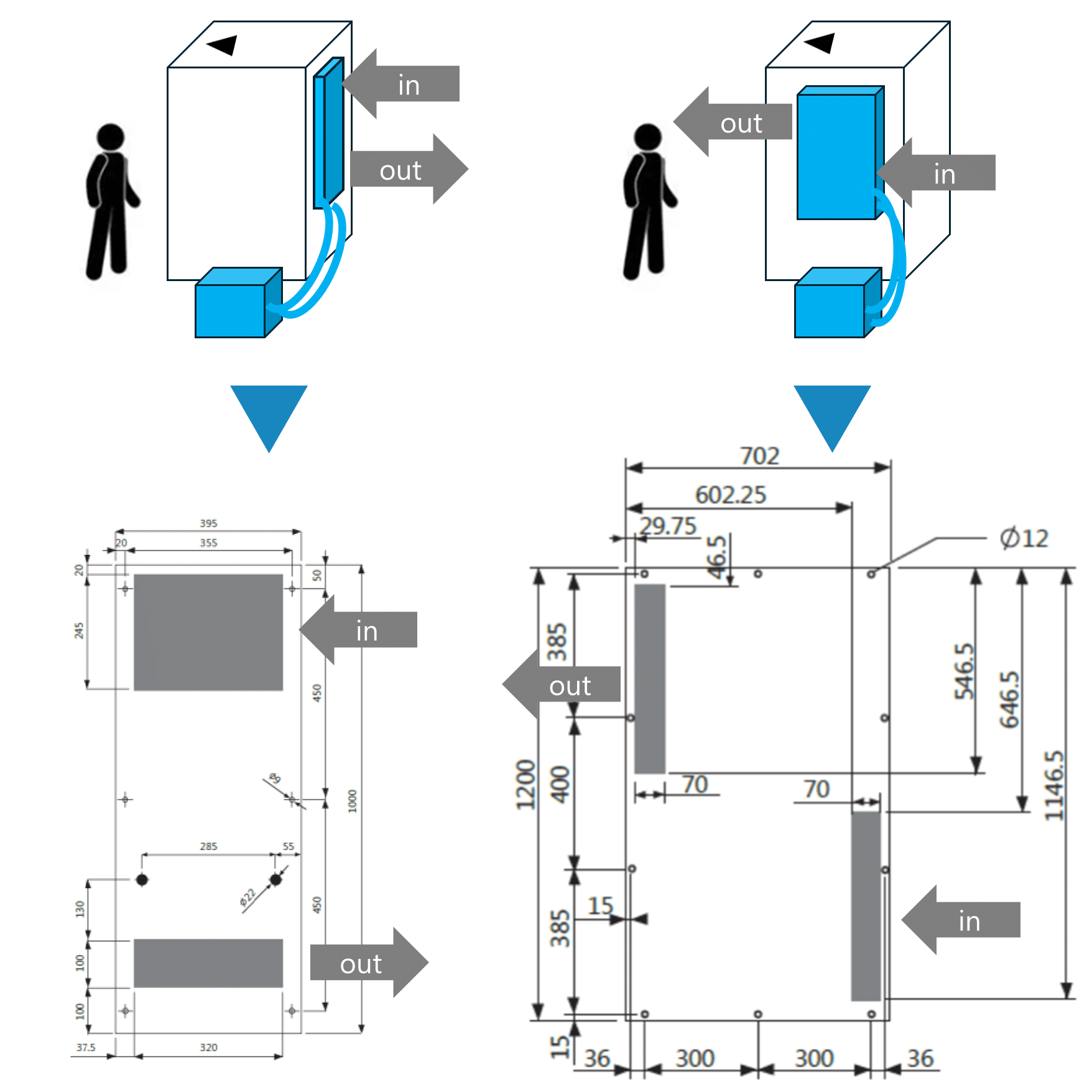

Aller plus loin : exemples de perçages et flux d'air (climatiseurs racks/baies)
Nos climatiseurs pour racks ou baies CIT s’installent tous de la même manière :
- Perçage et découpe de l’armoire électrique
- Positionnement de l’unité intérieure sur l’armoire électrique
(découpes avant/arrière puis fixation sur cadre d’adaptation) - Positionnement de l’unité extérieure (longueur max. à respecter : 25 mètres linéaires)
- Raccordement frigorifique par tuyauteries cuivre ¾’’
- Raccordement électrique par 1 câble unique (7G2.5)
- Tirage au vide et charge en fluide frigorigène R134a (1,9kg)
- Démarrage de l’installation : l’air froid circule alors du « haut vers le bas » dans l’armoire
Et, sur nos climatiseurs CIT 30 ou CIT 50, nous vous offrons aussi la possibilité d’un montage avec circulation d’air « arrière vers avant » dans l’armoire (voir schéma ci contre).
Nos équipes se tiennent à votre disposition pour vous conseiller sur la combinaison produit / montage la plus efficace, et tiennent à votre disposition tous les documents de préparation dont vous pouvez avoir besoin.
