Gamme refroidisseur à serpentin immergé SCI

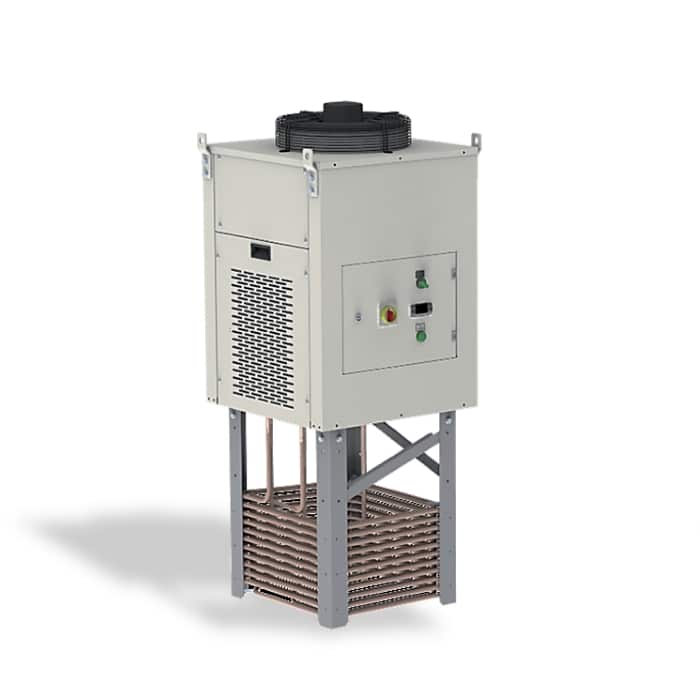

Refroidisseurs SCI 45-70-80

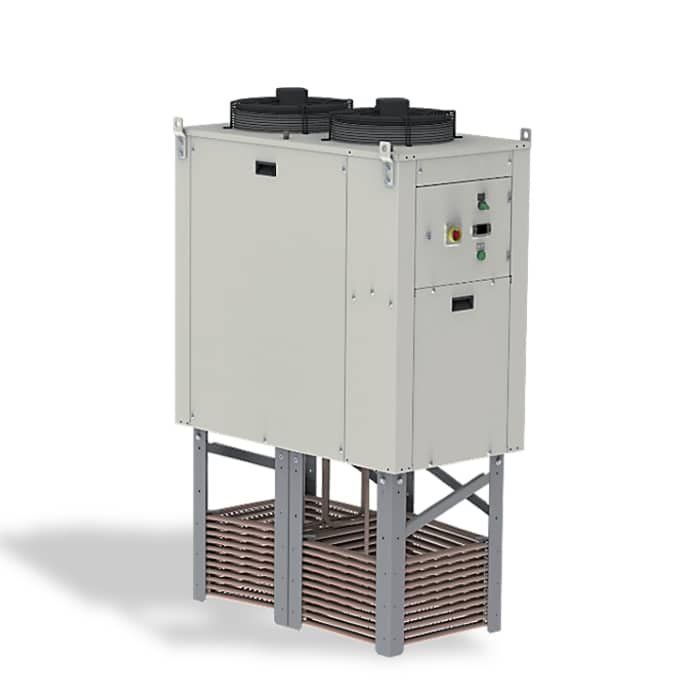

Refroidisseur SCI 150
SCI (refroidisseurs immergés)
Refroidisseurs immergés actifs
Les points forts :
- Idéal pour refroidissement de cuves ou stations
- Dispense de système hydraulique (pompe)
- Compatibles eau, eau glycolée, huile, émulsions...
- Installation facile
- Maintenance quasi inexistante
En standard
- Disponible en versions compatibles eau, eau glycolée, huile, émulsions…
- Compresseur hermétique Scroll
- Évaporateur à double serpentin concentrique en inox 304
- Condenseur tubes cuivre, ailettes aluminium ventilé
- Ventilateur hélicoïde
- Pressostat de haute et basse pression
- Régulateur électronique avec sonde résinée en inox
- Alarme haute et basse température
- Défaut général sur contact sec
- Marche/arrêt par contact externe
- Peinture RAL 7035 texturée
- Documentation complète
- Garantie 18 mois (sauf accord spécial)
Options et variantes
- Niveau fluide électrique
- Filtre à air
- Régulation différentielle
- Peinture RAL différente du standard
- Châssis inox
- Agitateur de fluide (recommandé pour huile ou bac faiblement agité)
- Ventilateurs centrifuges pour canalisation air de condensation
- Peinture RAL différente du standard
▶ A NOUS PRÉCISER LORS DE VOTRE DEMANDE

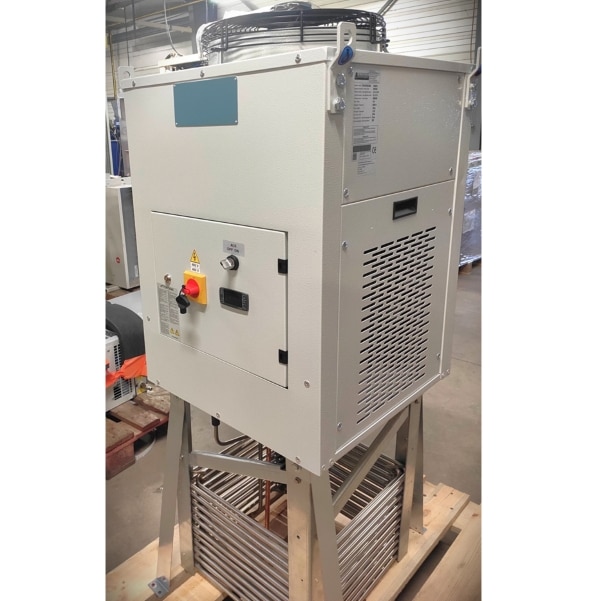

Montage refroidisseur immergé SCI

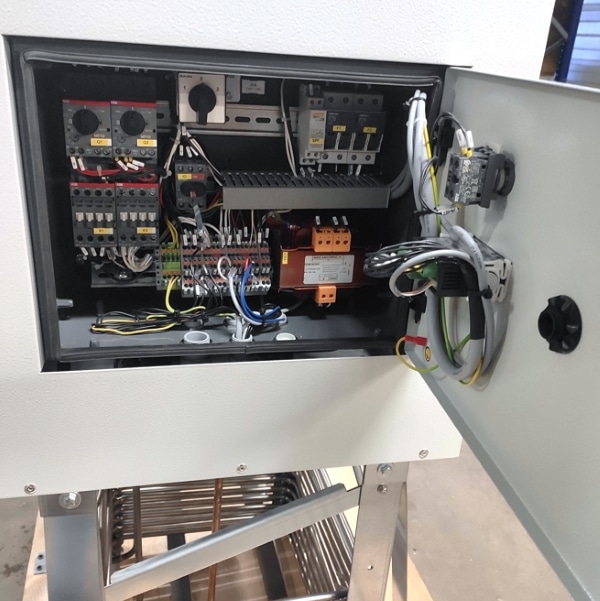

Coffret refroidisseur immergé SCI

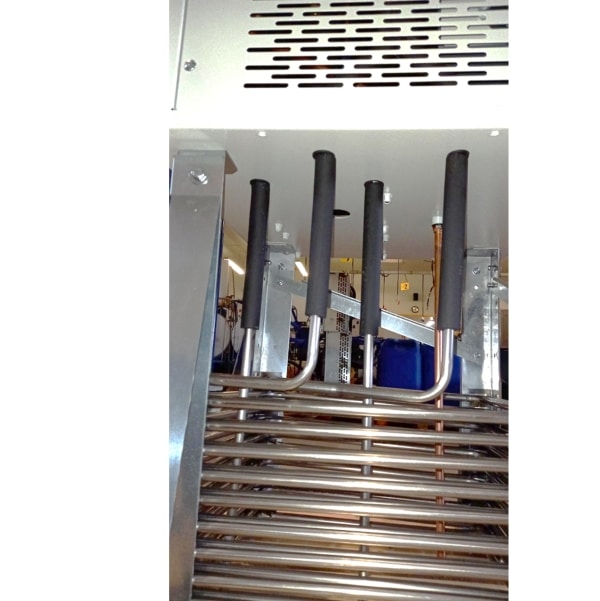

Montage serpentins refroidisseur SCI
Caractéristiques techniques
| SCI 45 TAI | SCI 70 THI | SCI 80 TAI | SCI 150 TAI | ||
| Version Huile disponible ? |
OUI | OUI | OUI | OUI | |
| Alimentation électrique |
Type | Triphasé | Triphasé | Triphasé | Triphasé |
| V-Hz | 400-3-50 | 400-3-50 | 400-3-50 | 400-3-50 | |
| Puissance frigorifique (+25°C eau/émulsion* ou +30°C huile iso VG32, +32°C ambiant) |
W |
6000 | 8100 | 9200 | 16400 |
| Puissance frigorifique (+25°C eau/émulsion* ou +30°C huile iso VG32, +32°C ambiant) |
kcal/h | nc | nc | nc | nc |
| Puissance absorbée | W | 3700 | 4200 | 4900 | 7400 |
| Fluide frigorigène | Type | R134a | R134a | R134a | R410A |
| Intensité électrique nominale / maxi |
A | nc / 5.4 | nc / 7.1 | nc / 8 | nc / 14.6 |
| Protection de ligne | A | nc | nc | nc | nc |
| Raccordement électrique | mm² | nc | nc | nc | nc |
| Indice d’étanchéité | IP | 44 | 44 | 44 | 44 |
| Débit d’air nominal | m3/h | 2000 | 2000 | 2000 | 4300 |
| Débit d’eau nominal | l/mn | nc | nc | nc | nc |
| Pression d’eau maxi | bar | nc | nc | nc | nc |
| Raccordement hydraulique | Type | nc | nc | nc | nc |
| Capacité mini de la cuve émulsion / huile |
l | 60 / 100 | 60 / 100 | 60 / 100 | 150 / 250 |
| Température de fonctionnement ambiant mini / maxi |
°C | -5 / +45 | -5 / +45 | -5 / +45 | -5 / +45 |
| Température de régulation plage mini / maxi (eau ou émulsion) |
°C | +15 / +25 | +15 / +25 | +15 / +25 | +15 / +25 |
| Température de régulation plage mini / maxi (huile) |
°C | +20 / +30 | +20 / +30 | +20 / +30 | +20 / +30 |
| Niveau sonore | dB(A) | 57 | 57 | 57 | 60 |
| Dimensions |
H (mm) | 1432 | 1432 | 1432 | 1636 |
| L (mm) | 550 | 550 | 550 | 550 | |
| P (mm) | 550 | 550 | 550 | 1002 | |
| Poids | kg | 145 | 147 | 150 | 215 |
| * Maximum 5 cSt à +40°C Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE. |
|||||

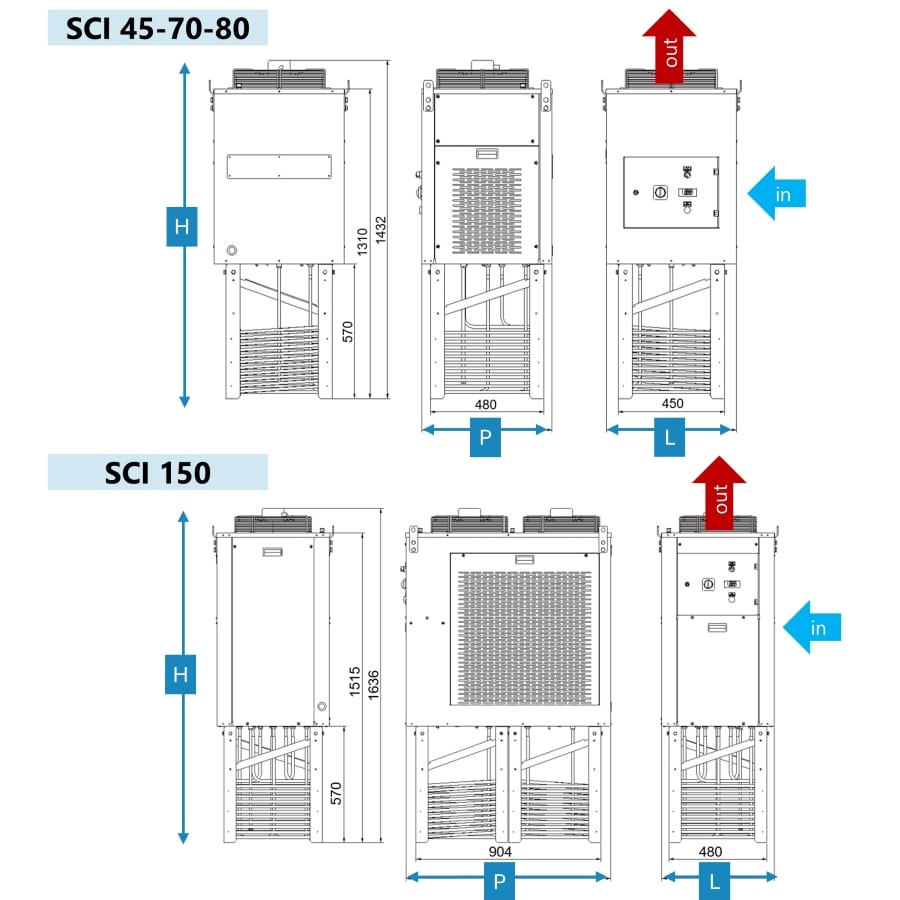

Schémas
(légende)
- H : hauteur (voir tableau de caractéristiques)
- L : largeur(voir tableau de caractéristiques)
- P : profondeur (voir tableau de caractéristiques)
