Refroidisseurs actifs à immersion sur mesure SC / RSC

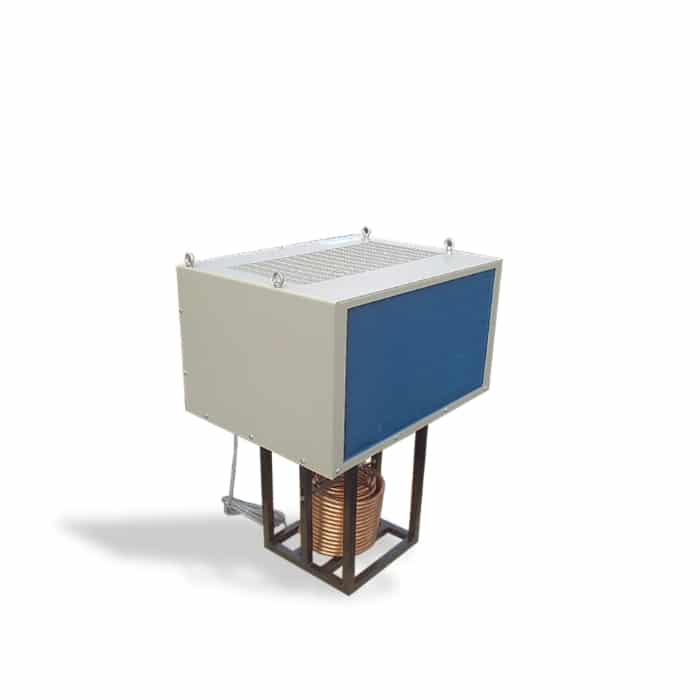

Refroidisseurs actifs serpentin SC

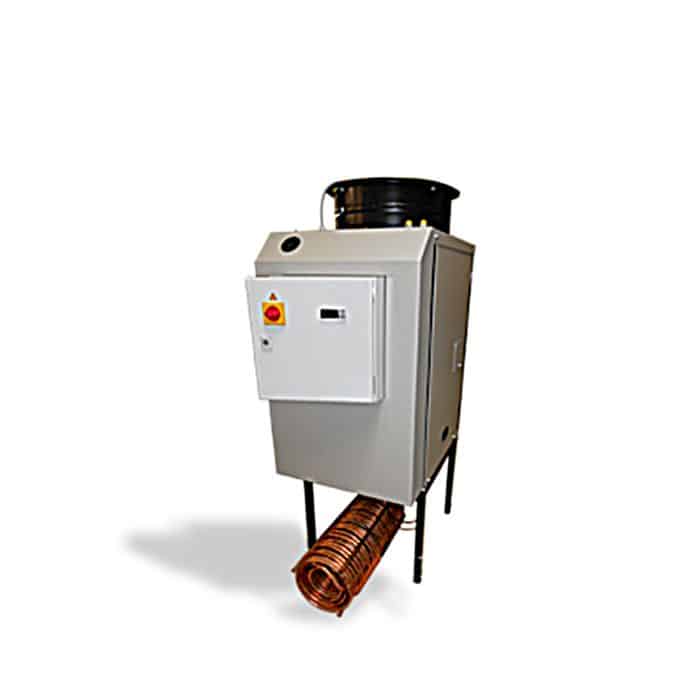

Refroidisseurs actifs serpentin RSC
SC / RSC (refroidisseurs immergés)
Refroidisseurs immergés actifs, SUR MESURE
Les points forts :
- Adaptation 100% sur mesure !
- Dispense de système hydraulique (pompe)
- Idéal pour refroidissement de cuves ou stations
- Compatibles eau, eau glycolée, huile, émulsions...
- Large choix de puissances et finitions
- Maintenance quasi inexistante
En standard
- Disponible en versions compatibles eau, eau glycolée, huile, émulsions…
- Évaporateur immergé (serpentin) en cuivre
- Compresseur rotatif Scroll hermétique
- Régulation par thermostat électronique à affichage digital
- Condensation à air
- Détendeur automatique
- Pressostat basse et haute pression (HP, BP)
- Sectionneur général en façade
- Sur RSC : condensation à air avec extraction verticale
- Peinture RAL 7032 texturée
- Documentation complète
- Garantie 18 mois (sauf accord spécial)
Options et variantes
- Évaporateur immergé (serpentin) sur mesure : dimensions, version Inox…
- Agitateur de cuve
- Large choix de finition (anticorrosion, commandes déportées…) et gabarits
- Tensions et fréquences différentes du standard
- Régulation en mode différentiel
- Peinture RAL différente du standard
▶ A NOUS PRÉCISER LORS DE VOTRE DEMANDE

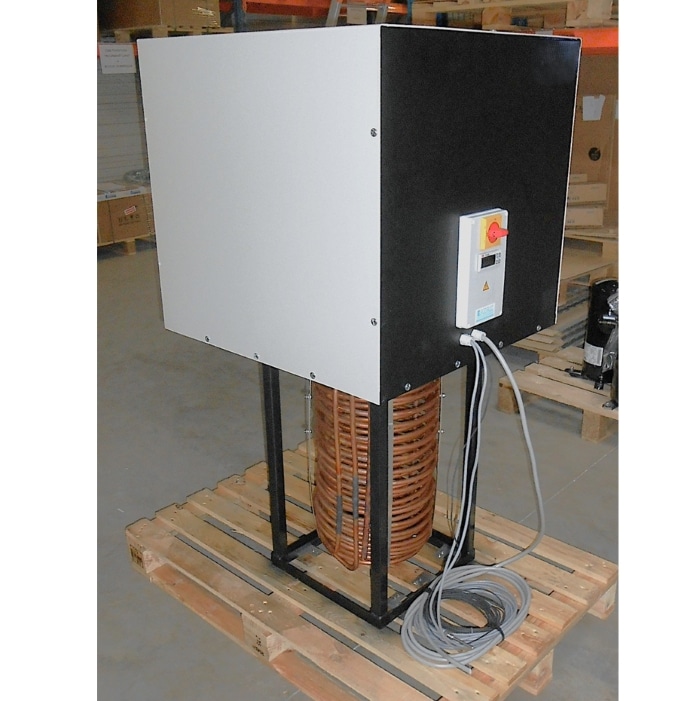

Fabrication refroidisseur SC 55

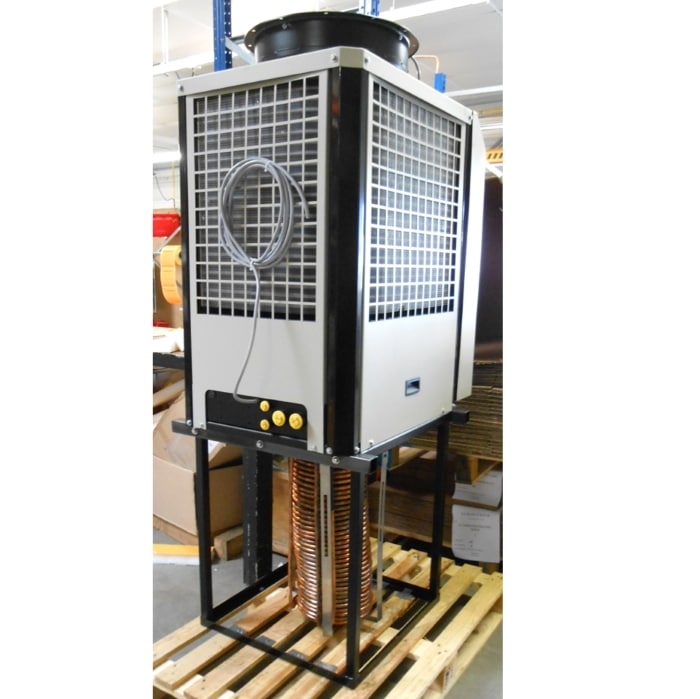

Fabrication refroidisseurs RSC 120

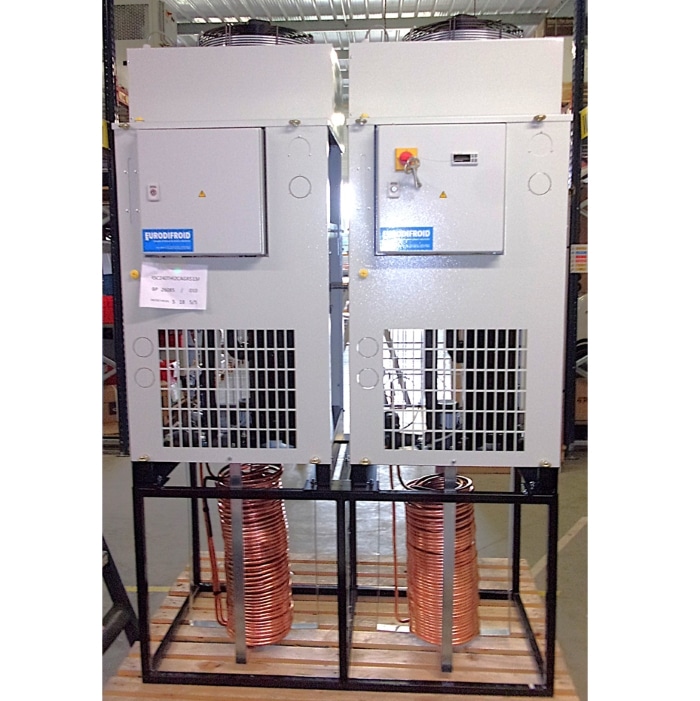

Fabrication refroidisseurs RSC 2x120 (RSC 240)
Coffret electrique refroidisseur RSC 70
Caractéristiques techniques
| Exemples de réalisations | SC 30 | SC 30 T | SC 55 T | RSC 70 | RSC 90 | RSC 120 | |
| Version Huile disponible ? |
OUI | OUI | OUI | OUI | OUI | OUI | |
| Alimentation électrique |
Type | Monophasé | Triphasé | Triphasé | Triphasé | Triphasé | Triphasé |
| V-Hz | 230-1-50 | 400-3-50 | 400-3-50 | 400-3-50 | 400-3-50 | 400-3-50 | |
| Puissance frigorifique (+20°C cuve, +32°C ambiant) |
W |
3000 | 3000 | 5500 | 6500 | 9200 | 12000 |
| Puissance absorbée | W | nc | nc | nc | nc | nc | nc |
| Fluide frigorigène | Type | R513A | R513A | R513A | R513A | R513A | R513A |
| Intensité électrique nominale / maxi |
A | 5 / 25 | 3 / 15 | 4.1 / 23 | 7.4 / 42 | 8.1 / 48 | 11.5 / 63 |
| Protection de ligne | A | nc | nc | nc | nc | nc | nc |
| Raccordement électrique | mm² | nc | nc | nc | nc | nc | nc |
| Indice d’étanchéité | IP | nc | nc | nc | nc | nc | nc |
| Débit d’air nominal | m3/h | 1100 | 1100 | 2600 | 4000 | 4000 | 4500 |
| Débit d’eau disponible | l/mn | nc | nc | nc | nc | nc | nc |
| Pression d’eau disponible | bar | nc | nc | nc | nc | nc | nc |
| Raccordement hydraulique | Type | nc | nc | nc | nc | nc | nc |
| Température de fonctionnement ambiant mini / maxi |
°C | +10 / +40 | +10 / +40 | +10 / +40 | +10 / +40 | +10 / +40 | +10 / +40 |
| Température de régulation plage mini / maxi |
°C | +5 / +20 | +5 / +20 | +5 / +20 | +5 / +20 | +5 / +20 | +5 / +20 |
| Pression sonore à 1m de distance et 1.6m du sol |
dB(A) | 69 | 69 | 69 | 69 | 69 | 69 |
| Dimensions |
H (mm) | 1120 | 1120 | 1300 | 1902 | 1902 | 1902 |
| L (mm) | 550 | 550 | 870 | 592 | 592 | 592 | |
| P (mm) | 1020 | 1020 | 1150 | 924 | 924 | 924 | |
| Poids | kg | 60 | 60 | 100 | 135 | 145 | 155 |
| Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE. | |||||||

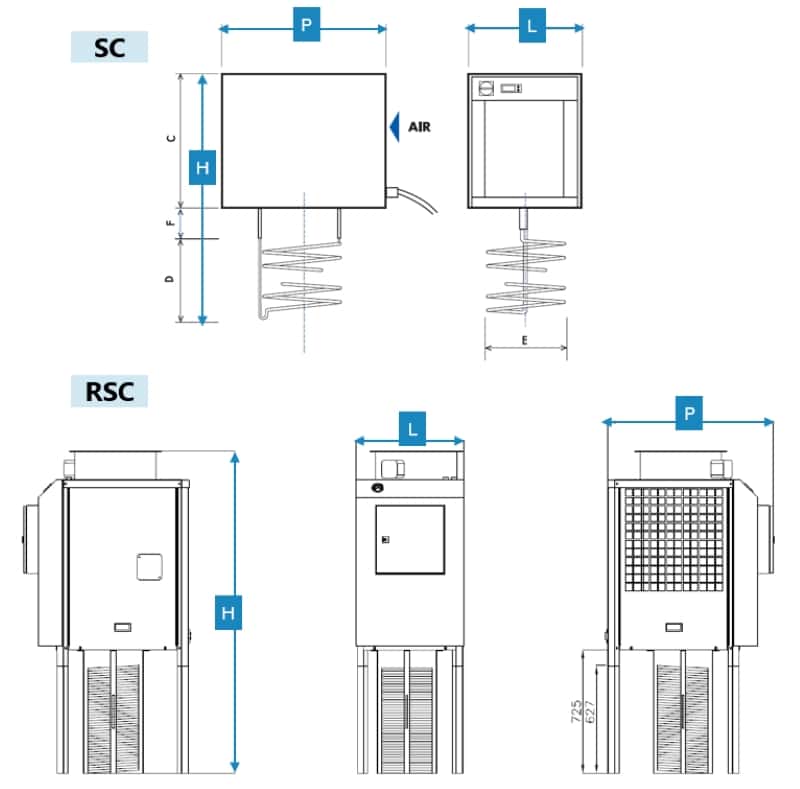

Dimensions
(légende)
- H : hauteur (voir tableau de caractéristiques)
- L : largeur(voir tableau de caractéristiques)
- P : profondeur (voir tableau de caractéristiques)
Et pour SC 30, SC 30T et SC 55T :
- C : 550mm (620mm pour SC 55T)
- D : 370mm (480 mm pour SC 55T)
- E : 360mm (390mm pour SC 55T)
- F : 200mm
Aller plus loin : principe et avantages des refroidisseurs immergés
Les refroidisseurs immergés de la série SC et RSC sont spécialement étudiés pour le maintien en température des fluides de faible viscosité (eau, émulsion 5%, huiles de faible viscosité < 5°C à 20°C).
Il s’agit donc d’une solution idéale pour des applications de type centrale hydraulique, centrale de lubrification, centrale de filtration…
Destinés au refroidissement d’un bac, ils s’installent très facilement au-dessus de ce dernier (avec un maintien autonome du serpentin).
Ce type de refroidisseurs immergés permet par ailleurs de s’affranchir de tout composant hydraulique (pompe) et des risques associés (fuites).
Pour vos besoins de refroidissement de cuves, de réservoirs ou encore de réseaux, nous pouvons vous proposer des solutions de refroidisseurs immergés robustes, performants et configurables selon votre installation.
