^{_{Réalisation laboratoires et recherche :}}Refroidisseur d’eau TRA 200 et échangeur ECH 100, pour le Laboratoire des 2 infinis

Montage d’un ensemble comprenant un refroidisseur TRA 200, associé à un échangeur fin de ligne ECH 100 (permettant de découpler le circuit pour gestion optimale de l’antigel) pour le Laboratoire de Physique des 2 infinis.

Dans ce laboratoire de recherche (unité mixte du CNRS, de l’Université Paris-Saclay et de l’Université de Paris-Cité), le groupe froid servira notamment à refroidir un compresseur Cryo.

Un partenariat qui nous honore, et nous oblige à maintenir quotidiennement nos meilleurs standards de Qualité.

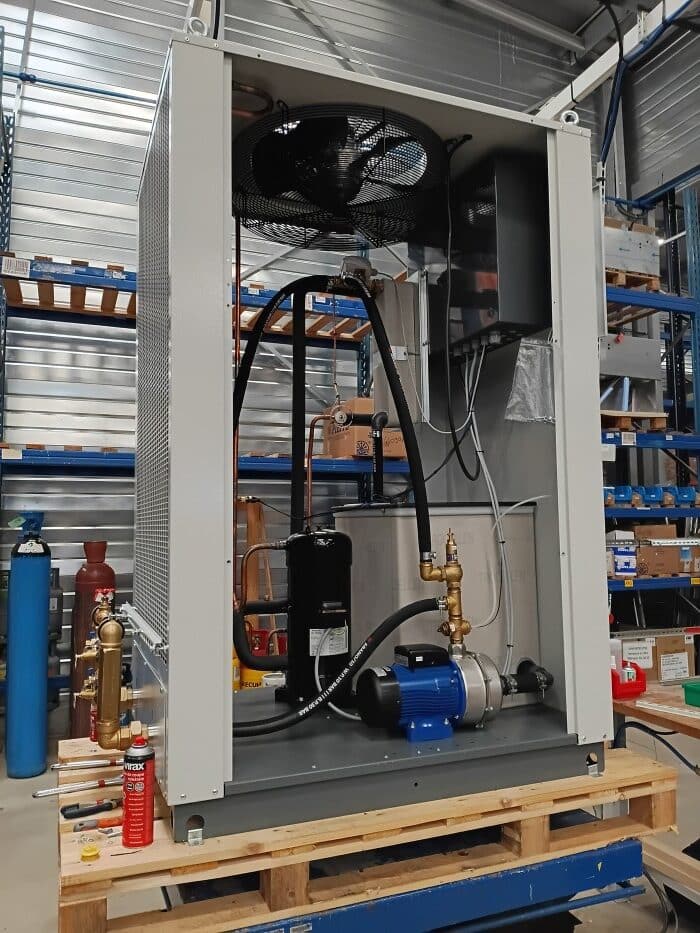

Quelques caractéristiques du TRA 200

Puissance frigorifique 24,8 kW à 15°C de sortie d’eau, 32°C ambiant
Puissance frigorifique 20,8 kW à 10°C de sortie d’eau, 32°C ambiant
Température régulation : mini 8°C – maxi 25°C
Température ambiante : mini -10°C – maxi 45°C
Débit : mini 50 l/min – maxi 150 l/min
Pression : mini 2.1 bar – maxi 3.9 bar
Réservoir : 130 litres
Raccordements hydrauliques : F1 »1/2
Précision : +/-2°C
Fluide : R410A

Finitions ou options :

Bypass automatique
Kit toutes saisons pour fonctionnement en extérieur
Asservissement proportionnel de la ventilation condenseur (variateur Rockwell) selon consigne HP fixe
Vanne d’ajustement de débit sur chaque départ 7-28 l/min
Vanne d’isolement sur chaque retour
Bypass manuel intégré au refroidisseur
Fonctionnement en eau glycolée

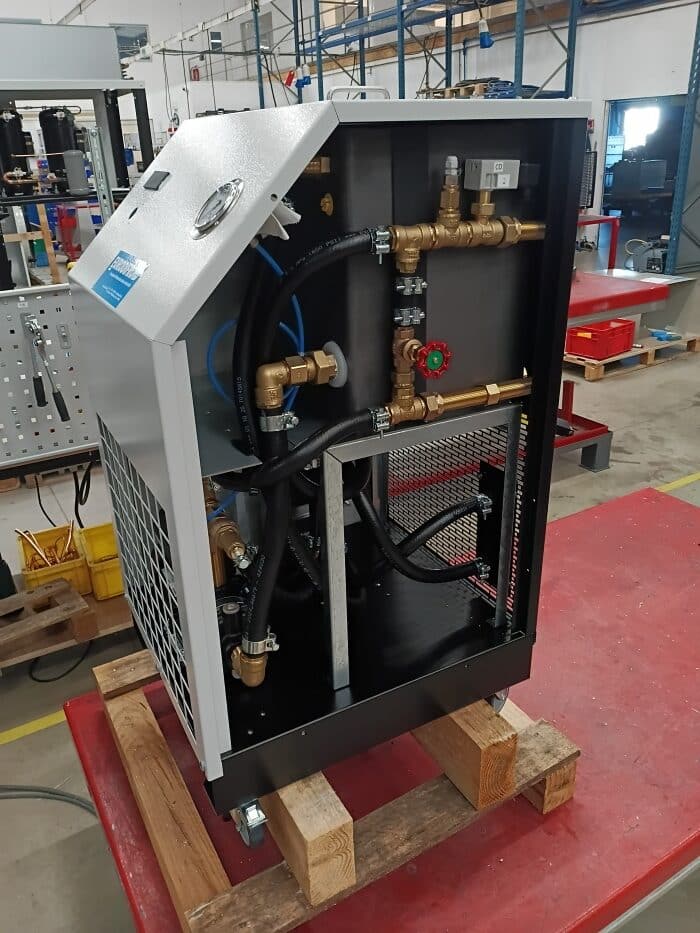

Quelques caractéristiques du ECH 100

Puissance d’échange : 10 000 W pour un réseau primaire 13°C/18°C et une sortie secondaire à 18°C
Plage de régulation : mini 15°C – maxi 30°C
Plage de température ambiante : mini 10°C – maxi 40°C

Conception de l’appareil :

1 échangeur Eau / Eau à plaques inox brasées cuivre
1 vanne 3 voies proportionnelle à servomoteur rapide permettant de réguler un débit d’eau froide primaire pour assurer un maintien de la température process
1 réservoir d’eau process en PE, isolé, de contenance 30 Litres
1 pompe de circulation centrifuge Grundfos CM1-3 (débit : mini 3 l/min – maxi 41 l/min ; pression : mini 1.0 bar – maxi 2.6 bar)
1 bypass manuel accessible pour régler le débit vers votre process
1 régulateur électronique PID à affichage digital de la température de cuve (+/-0,2°C) – 1 niveau d’eau visuel
1 manomètre de pression d’eau (pression de refoulement dela pompe)
1 défaut général sur contact sec
1 marche / arrêt général
1 châssis caréné avec Entrée / Sortie par manchons Inox en G3/4 » femelle
