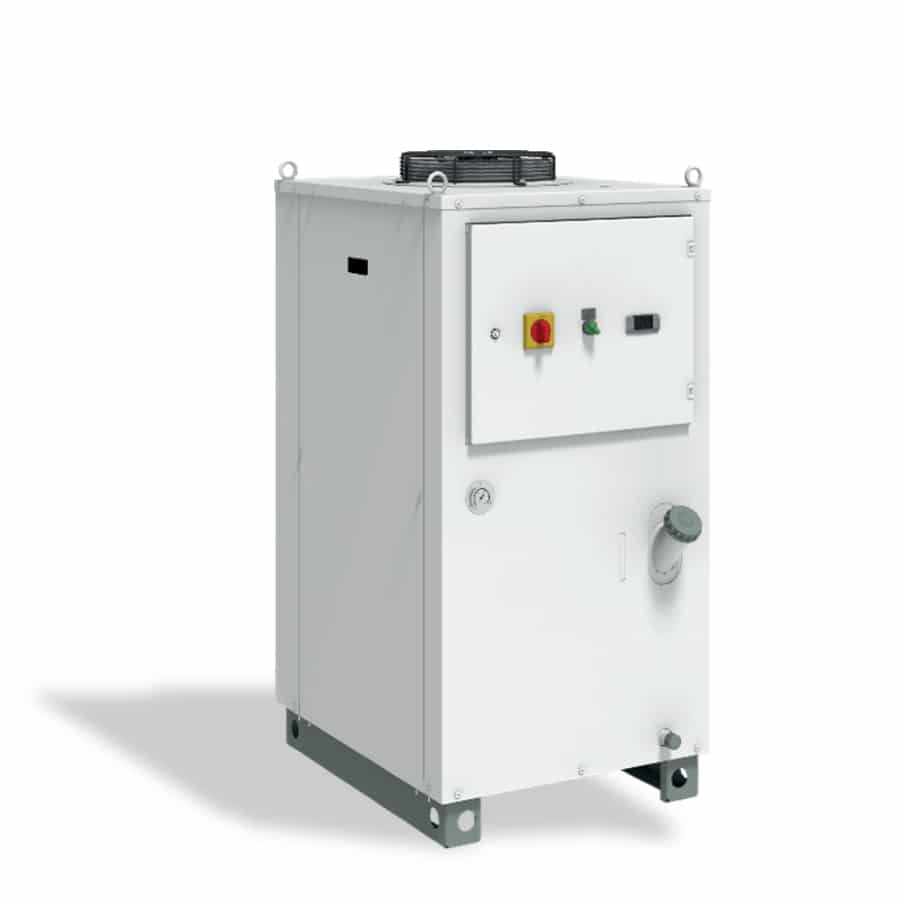

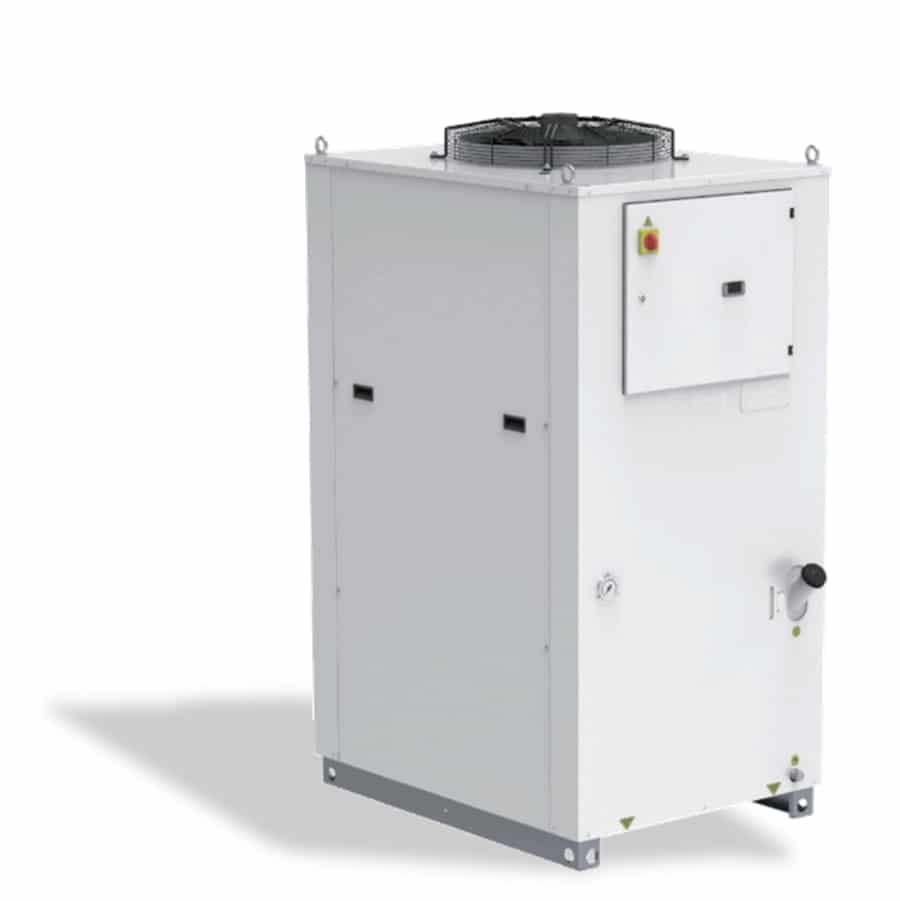

TRA (refroidisseurs)

Refroidisseurs d’eau actifs « moyennes puissances »

Les points forts :

Refroidisseurs moyennes puissances (3000 à 29 000 W)
Gamme modulaire à disponibilité rapide
Compatibles eau, eau glycolée, huile, émulsions... (selon modèles)
Large choix d'options et finitions
Variantes DP (sans cuve) ou D (sans cuve, sans pompe)

Demander un devis

En standard

Compresseur hermétique à piston ou Scroll
Évaporateur à plaques brasées protégé par contrôleur de débit (TRA 30 à 80) ou par pressostat différentiel (TRA 110 à 250)
Condenseur tubes cuivre (TRA 30 à 80) ou micro canaux (TRA 110 à 250), ailettes aluminium ventilé
Ventilateur hélicoïde en toiture
Pressostat haute pression
Pompe intégrée périphérique (versions monophasées) ou centrifuge inox (versions triphasées)
Réservoir PE isolé avec remplissage en façade
Vanne de vidange
Niveau d’eau visuel (TRA 30 à 80) ou électrique (TRA 110 à 250)
Manomètre de pression d’eau
Sectionneur général
Thermostat à affichage digital
Défaut Haute et Basse température
Contact marche/arrêt à distance
Contact sec défaut général
Porte d’accès de chaque côté
Peinture RAL 7035 texturée
Documentation complète
Garantie 18 mois (sauf accord spécial)

Options et variantes

Variantes DP (sans cuve) ou D (sans cuve, sans pompe)
Version EXTT (installation en extérieur)
By-Pass automatique ou manuel
Niveau d’eau électrique (pour TRA 30 à 80)
Contrôleur de débit (pour TRA 110 à 250)
Ventilateur centrifuge (pour TRA 110 à 250)
Vanne de remplissage automatique
Pompe haute pression
Filtre à eau
Filtre à air
Thermostat basse température
Roulettes
Bas niveau sonore
Peinture RAL différente du standard

▶ A NOUS PRÉCISER LORS DE VOTRE DEMANDE

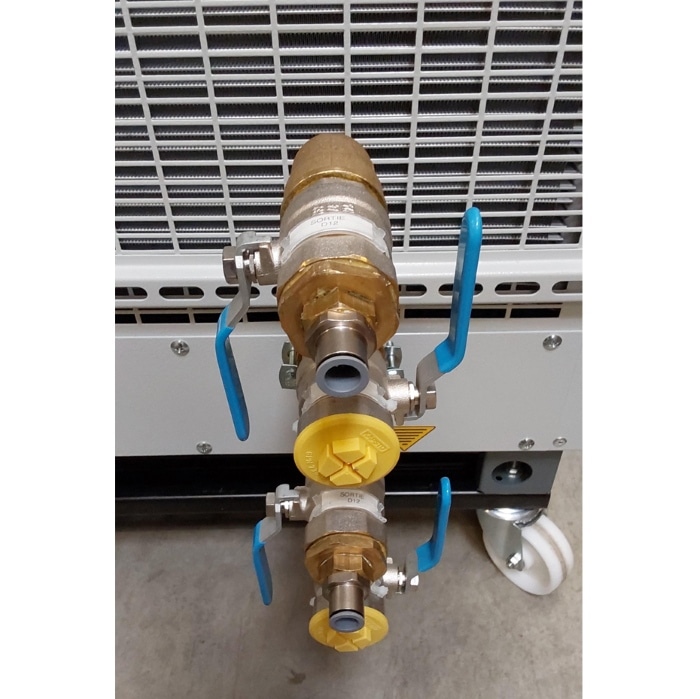

Installation de roulettes et bypass automatique sur des refroidisseurs TRA

Roulettes et bypass automatique TRA

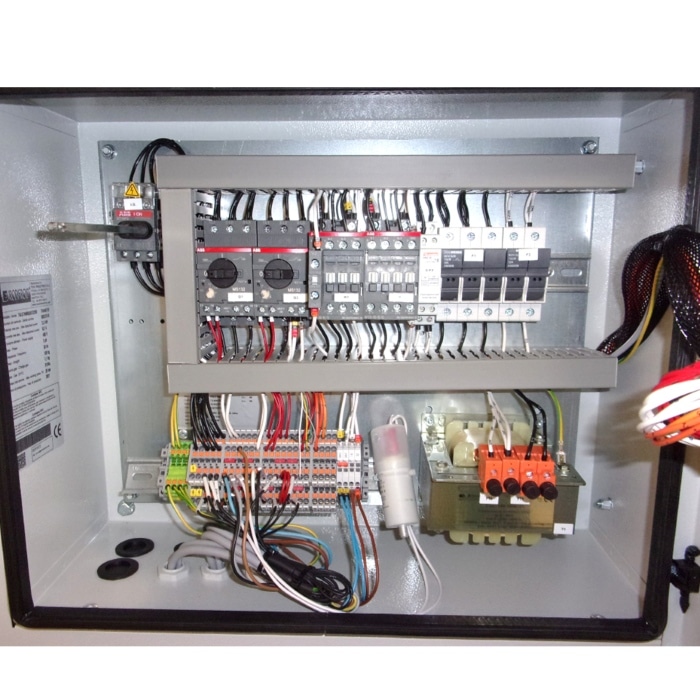

Exemple de coffret électrique pour refroidisseurs TRA

Coffret électrique TRA 45

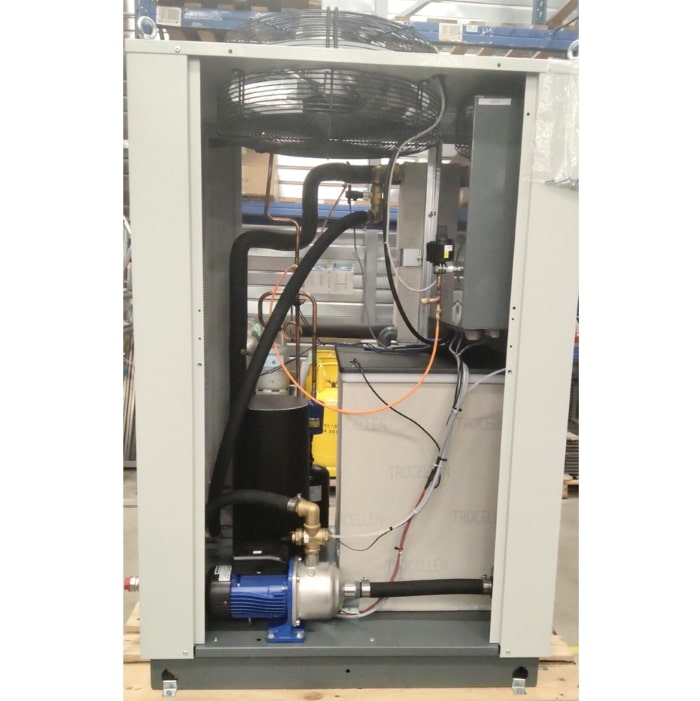

Option faible niveau sonore disponibles sur nos refroidisseurs d'eau TRA Eurodifroid

Refroidisseur TRA 110 bas niveau sonore

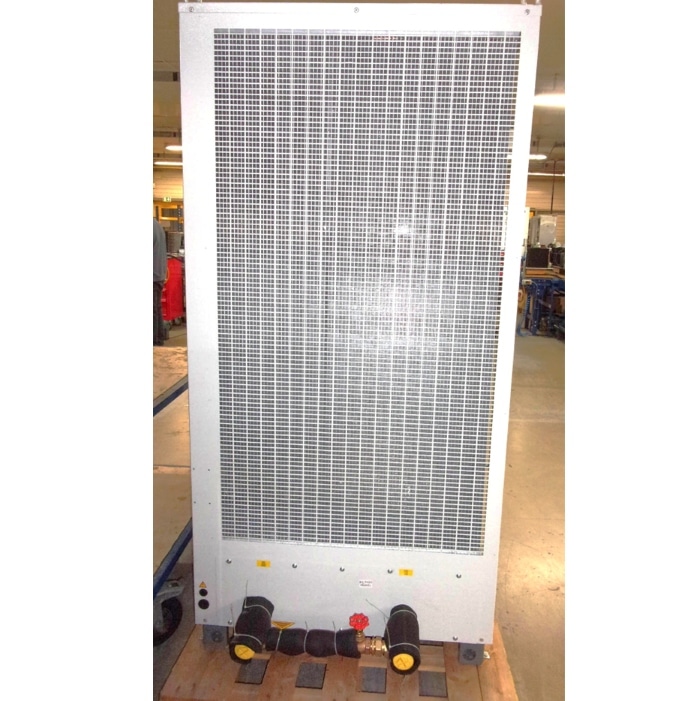

Option Basse Température sur des refroidisseurs TRA de Eurodifroid

Refroidisseur TRA 250 basse température

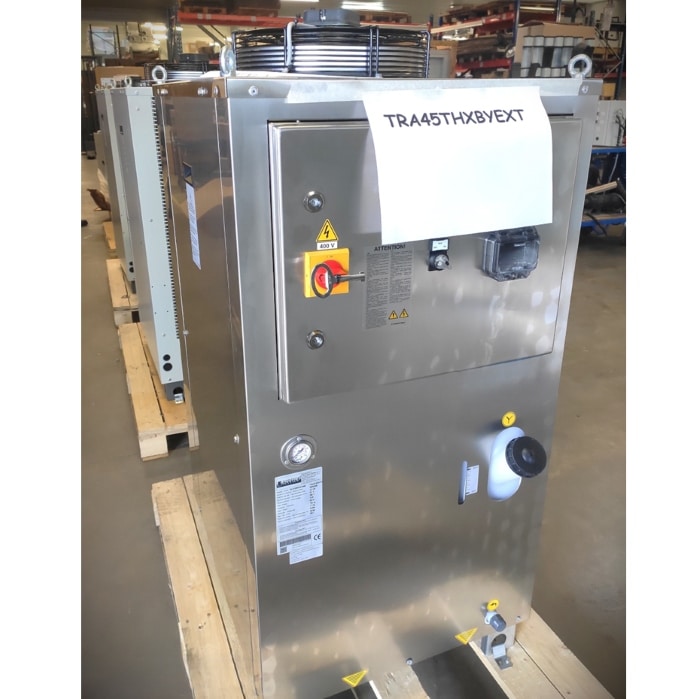

Option Inox disponible sur nos refroidisseurs Eurodifroid, de type TRA

Refroidisseur d'eau TRA version Inox

Caractéristiques techniques

		TRA 30 AHI	TRA 30 THI	TRA 45 AHI	TRA 45 THI	TRA 80 THI
Version Huile disponible ?		OUI	OUI	OUI	OUI	OUI
*Version EXTT disponible ?**		OUI	OUI	OUI	OUI	OUI
Alimentation électrique	Type	Monophasé	Monophasé	Monophasé	Triphasé	Triphasé
Alimentation électrique	V-Hz	230-1-50/60	Triphasé	230-1-50	400-3-50	400-3-50
Puissance frigorifique (+15°C sortie eau, +32°C ambiant)	W	3600 [4000**]	400-3-50	5650	5650	9550
Puissance absorbée	W	2320 [2780**]	2420	4300	4000	4850
Fluide frigorigène	Type	R513A	R513A	R513A	R513A	R513A
Intensité électrique nominale / maxi	A	10.4 / 33 [12.6 / 35**]	4.9 / 18.9	19 / 82	8 / 28	9.6 / 51
Protection de ligne	A	16	6	20	10	12
Raccordement électrique	mm²	nc	nc	nc	nc	nc
Indice d’étanchéité	IP	44	44	44	44	44
Débit d’air nominal	m³/h	1550 [1700**]	1550	3350	3350	3350
Débit d’eau disponible mini / maxi	l/mn	2 / 15 [2 / 18**]	12 / 40	2 / 45	12 / 40	20 / 70
Pression d’eau disponible mini / maxi	bar	0.5 / 6.5 [1 / 8**]	1.4 / 2.9	0.5 / 4.4	1.4 / 2.9	1.35 / 3.1
Raccordement hydraulique	Type	3/4″	3/4″	3/4″	3/4″	3/4″
Volume du réservoir	l	45	45	45	45	45
Température de fonctionnement ambiant mini / maxi	°C	+15 / +45	+15 / +45	+15 / +45	+15 / +45	+15 / +45
Température de régulation plage mini / maxi	°C	+8 / +25	+8 / +25	+8 / +25	+8 / +25	+8 / +25
Niveau sonore	dB(A)	57 [60**]	57	57	57	57
Dimensions	H (mm)	1255	1255	1255	1255	1275
	L (mm)	600	600	600	600	600
	P (mm)	740	740	740	740	740
Poids	kg	153	153	160	160	170
* Version EXTT : appareil configuré pour une installation en extérieur ** Valeurs à 60 Hz Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE.

		TRA 110 THI	TRA 150 THI	TRA 180 THI	TRA 200 THI	TRA 250 THI
Version Huile disponible ?		OUI	OUI	OUI	OUI	OUI
*Version EXTT disponible ?**		OUI	OUI	OUI	OUI	OUI
Alimentation électrique	Type	Triphasé	Triphasé	Triphasé	Triphasé	Triphasé
Alimentation électrique	V-Hz	400-3-50	400-3-50	400-3-50	400-3-50	400-3-50
Puissance frigorifique (+15°C sortie eau, +32°C ambiant)	W	12400	17800	20100	24800	29000
Puissance absorbée	W	6200	8200	9200	10000	11000
Fluide frigorigène	Type	R410A	R410A	R410A	R410A	R410A
Intensité électrique nominale / maxi	A	12.8 / nc	16.1 / nc	18 / nc	19 / nc	20 / nc
Protection de ligne	A	16	20	20	25	25
Raccordement électrique	mm²	nc	nc	nc	nc	nc
Indice d’étanchéité	IP	nc	nc	nc	nc	nc
Débit d’air nominal	m³/h	6500	6500	6500	8300	9700
Débit d’eau disponible mini / maxi	l/mn	35 / 70	50 / 70	58 / 70	79 / 150	92 / 150
Pression d’eau disponible mini / maxi	bar	1.65 / 3.8	1.65 / 2.8	1.65 / 2.5	2.1 / 3.5	2.1 / 3.2
Raccordement hydraulique	Type	1″	1″	1″	1″ 1/2	1″ 1/2
Volume du réservoir	l	130	130	130	130	130
Température de fonctionnement ambiant mini / maxi	°C	+15 / +45	+15 / +45	+15 / +45	+15 / +45	+15 / +45
Température de régulation plage mini / maxi	°C	+8 / +25	+8 / +25	+8 / +25	+8 / +25	+8 / +25
Niveau sonore***	dB(A)	67	67	67	67	67
Dimensions	H (mm)	1526	1526	1526	1965	1965
	L (mm)	750	750	750	900	900
	P (mm)	950	950	950	1200	1200
Poids	kg	200	255	235	260	260
* Version EXTT : appareil configuré pour une installation en extérieur Valeurs à 60 Hz * Niveau de pression sonore à 50Hz mesuré en champ libre hémisphérique, à une distance de 1 m de la machine et à une hauteur de 1,5 mètre du sol, conformément à la norme UNI ISO 3746 Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE.

Schémas

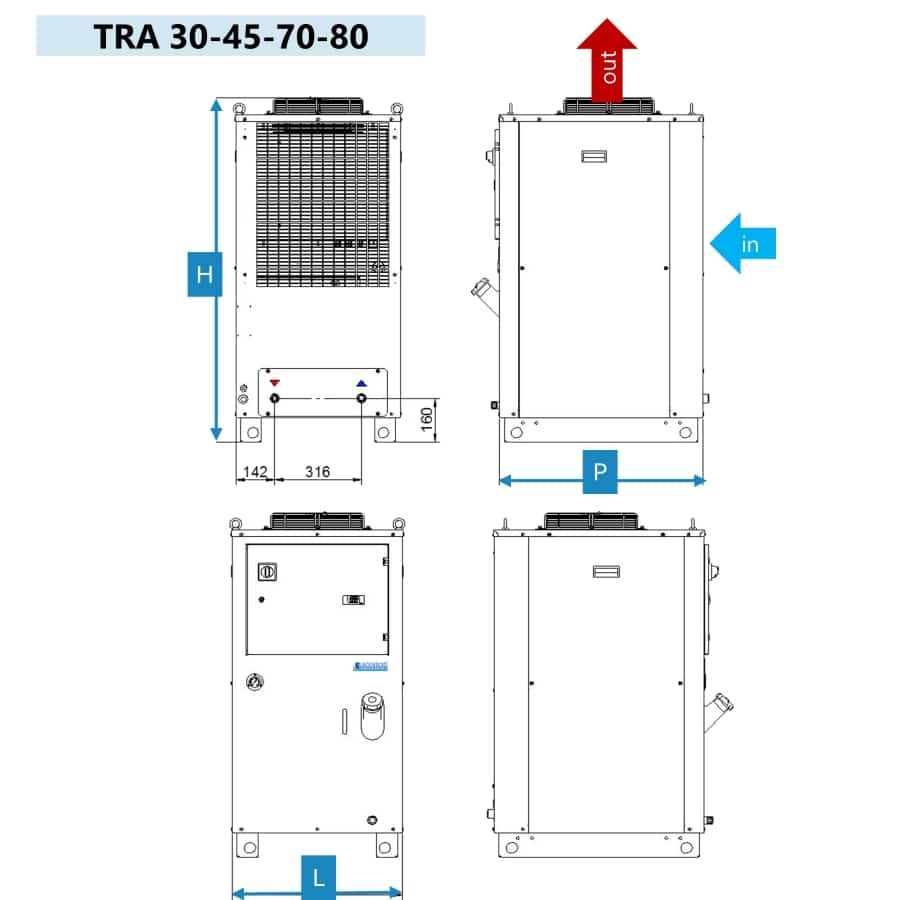

Schemas refroidisseurs TRA 30-45-70-80

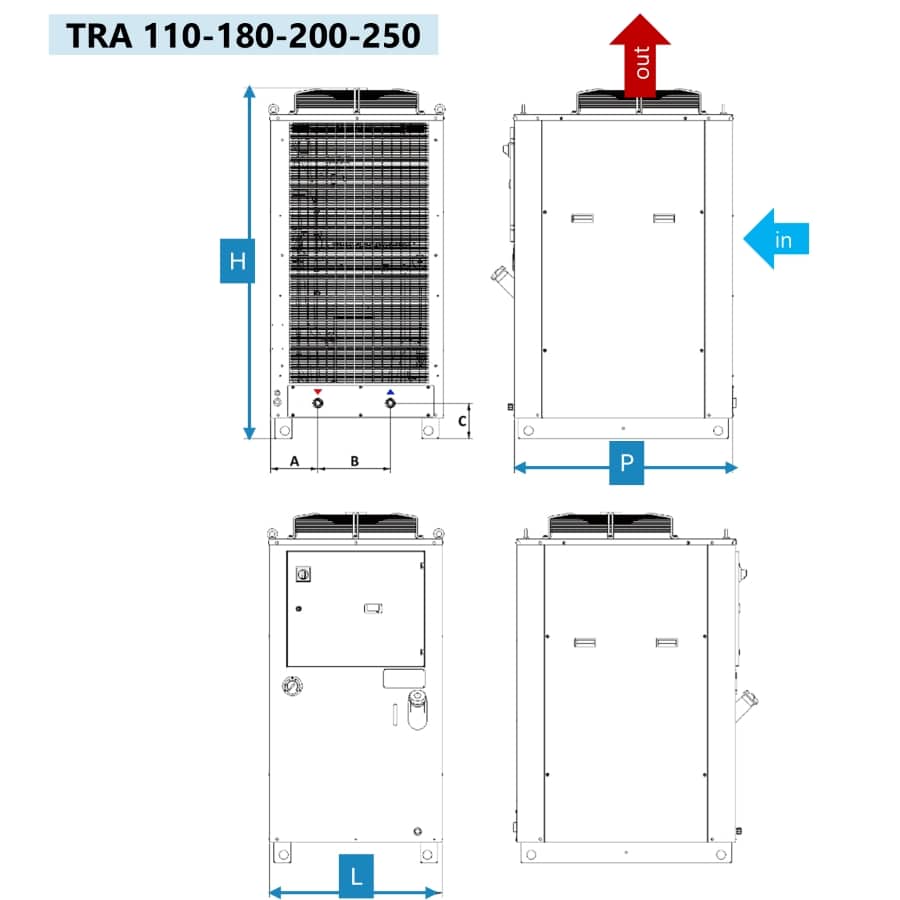

Schemas refroidisseurs TRA 110-180-200-250

En savoir plus sur ces refroidisseurs

Les refroidisseurs TRA (pour refroidissement d’eau, d’eau glycolée, d’huile, d’émulsion…) font partie des « best sellers » d’EURODIFROID.

A la fois compacts et efficaces, ces groupes froids trouvent leur application dans de nombreux secteurs d’activité, en particulier dans le refroidissement de process et de machines.

Les connexions hydrauliques et électriques, ainsi que la maintenance, ont été optimisées afin de faciliter la mise en place et l’entretien.

Ces refroidisseurs disposent par ailleurs d’un bac tampon isolé avec couvercle et d’une pompe de circulation.

Faisant partie des produits « standards » de notre gamme, nous assurons sur ces appareils une disponibilité rapide, y compris pour adapter des options ou configurations requises par votre besoin.

> Contactez vite nos experts en refroidisseurs, pour trouver la solution la plus adaptée à votre besoin.
