Climatiseurs de toit actifs -CTO- Eurodifroid
Gamme climatiseurs CTO, installation de toit

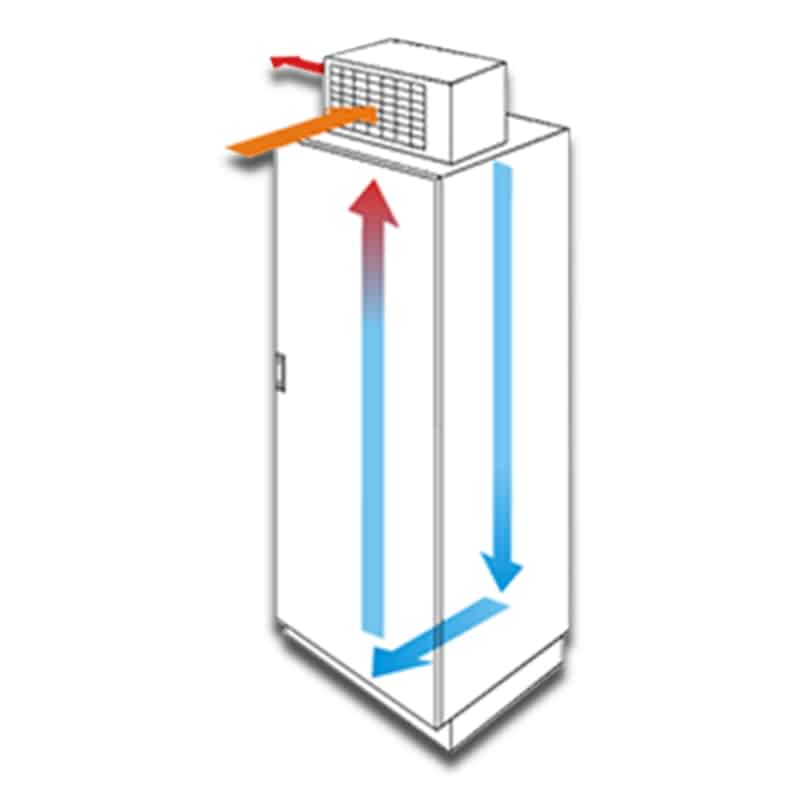

Principe des climatiseurs de toit
CTO (climatiseurs)

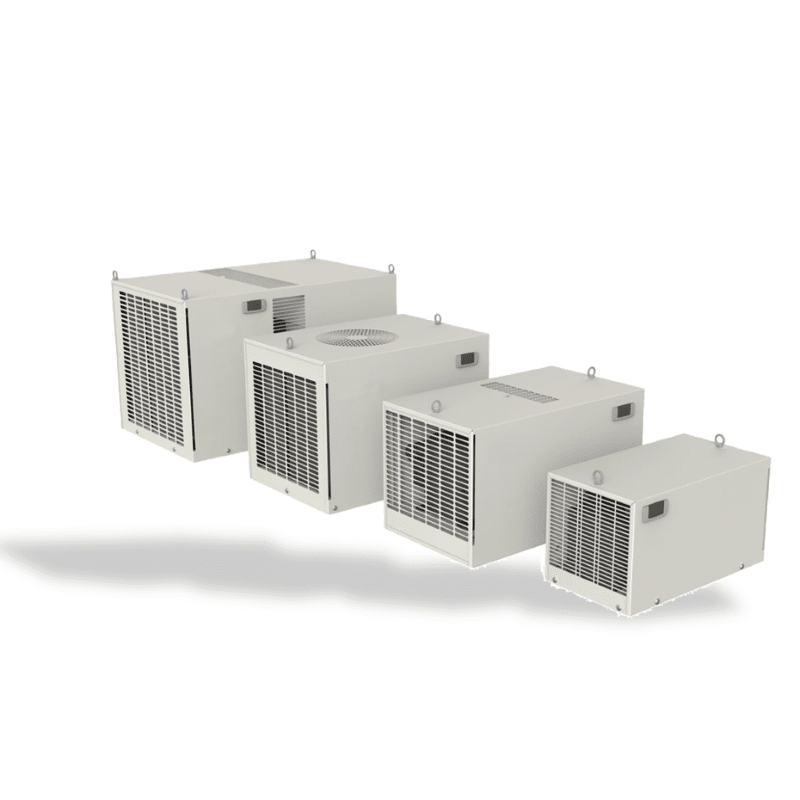

Climatiseurs de toit actifs
Les points forts :
- Facile à installer
- Encombrement réduit
- Puissance froid : 400 à 3850 W
- Option EXTT (installation en extérieur) disponible
En standard
- Installation en intérieur de local
- Thermostat électronique à affichage digital
- Raccordement sur connecteurs rapides
- Évacuations des condensats doublée
- Fixation par inserts taraudés
- Anneaux de levage
- Couleur RAL 7035
- Documentation complète
- Garantie 18 mois (sauf accord spécial)
Options et variantes
- Installation en extérieur de local (option EXTT)
- Filtre à air sur le côté condenseur
- Homologation UL
- Peinture RAL différente du standard
▶️ A NOUS PRÉCISER LORS DE VOTRE DEMANDE

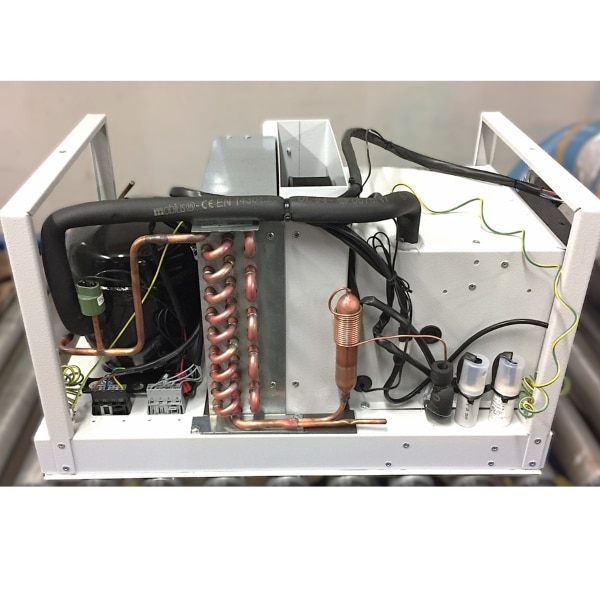

Montage climatiseurs de toit CTO 08

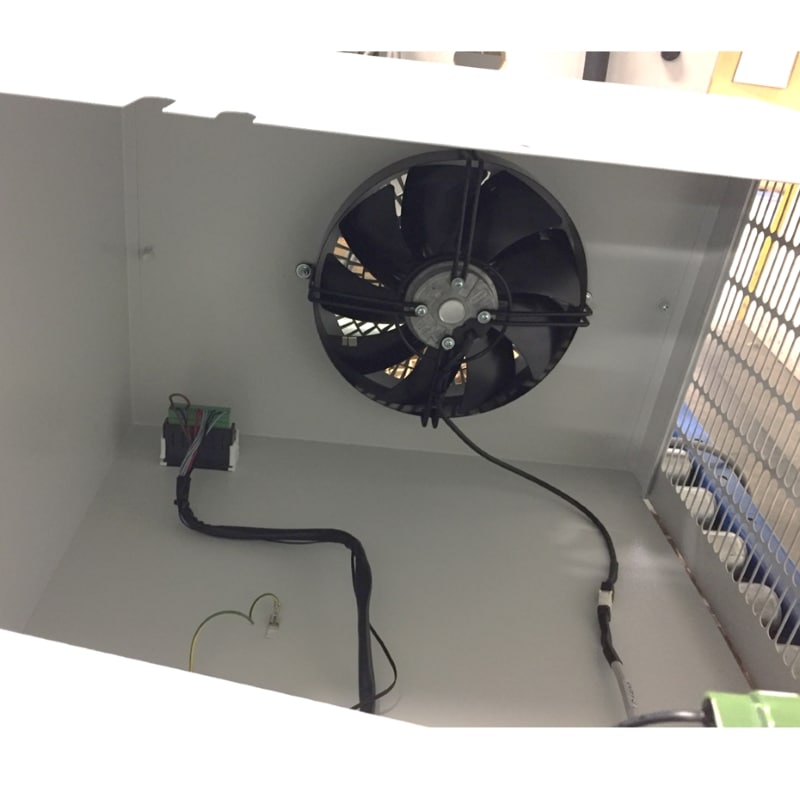

Montage climatiseurs de toit CTO 20
Montage climatiseurs de toit CTO 40
Caractéristiques techniques
| CTO 04 CAI |
CTO 08 CAI | CTO 12 CAI | CTO 20 CAI | CTO 20 FAI | CTO 40 FAI | ||
| Version EXTT disponible ?* | OUI | OUI | OUI | OUI | OUI | OUI | |
| Alimentation électrique |
Type | Monophasé | Monophasé | Monophasé | Monophasé | Triphasé | Triphasé |
| V-Hz | 230-1-50/60 | 230-1-50/60 | 230-1-50/60 | 230-1-50/60 | 400-3-50/60 | 400-3-50/60 | |
| Puissance frigorifique A35A35 (+35°C interne armoire, +35°C ambiant) |
W | 410 | 820 | 1150 | 2050 | 2050 | 3850 |
| Puissance frigorifique A35A50 (+35°C interne armoire, +50°C ambiant) |
W | 240 | 680 | 800 | 1530 | 1560 | 2870 |
| Puissance absorbée A35A35 (+35°C interne armoire, +35°C ambiant) |
W | 270 | 510 | 550 | 1190 | 990 | 1630 |
| Puissance absorbée A35A55 (+35°C interne armoire, +50°C ambiant) |
W | 315 | 560 | 660 | 1300 | 1190 | 1890 |
| Fluide frigorigène | Type | R134a | R134a | R134a | R134a | R134a | R134a |
| Intensité électrique nominale / maxi |
A | 1.5 / 4 | 2.9 / 12 | 3.2 / 11 | 6 / 24 | 1.9 / 10 | 3.4 / 17 |
| Protection de ligne |
A | 4 | 6 | 6 | 10 | 4 | 6 |
| Raccordement électrique | Type | nc | nc | nc | nc | nc | nc |
| Indice d’étanchéité interne / externe |
IP | 54 / 34 | 54 / 34 | 54 / 34 | 54 / 34 | 54 / 34 | 54 / 34 |
| Débit d’air | m3/h | nc | nc | nc | nc | nc | nc |
| Temp. fonctionnement ambiant mini / maxi |
°C | +20 / +55 [+50**] | +20 / +55 [+50**] | +20 / +55 [+50**] | +20 / +55 [+50**] | +20 / +55 [+50**] | +20 / +55 [+50**] |
| Niveau sonore | dB(A) | 60 | 62 | 65 | 65 | 65 | 75 |
| Dimensions |
H (mm) | 260 | 339 | 415 | 415 | 415 | 496 |
| L (mm) | 259 | 341 | 401 | 401 | 401 | 492 | |
| P (mm) | 481 | 600 | 572 | 572 | 572 | 784 | |
| Poids | kg | 18 | 23 | 40 | 50 | 52 | 86 |
| * Version EXTT : appareil configuré pour une installation en extérieur ** Valeurs à 60Hz Valeurs non contractuelles / Plus d’informations concernant les dispositifs de climatisation et de refroidissement sur AFCE. |
|||||||

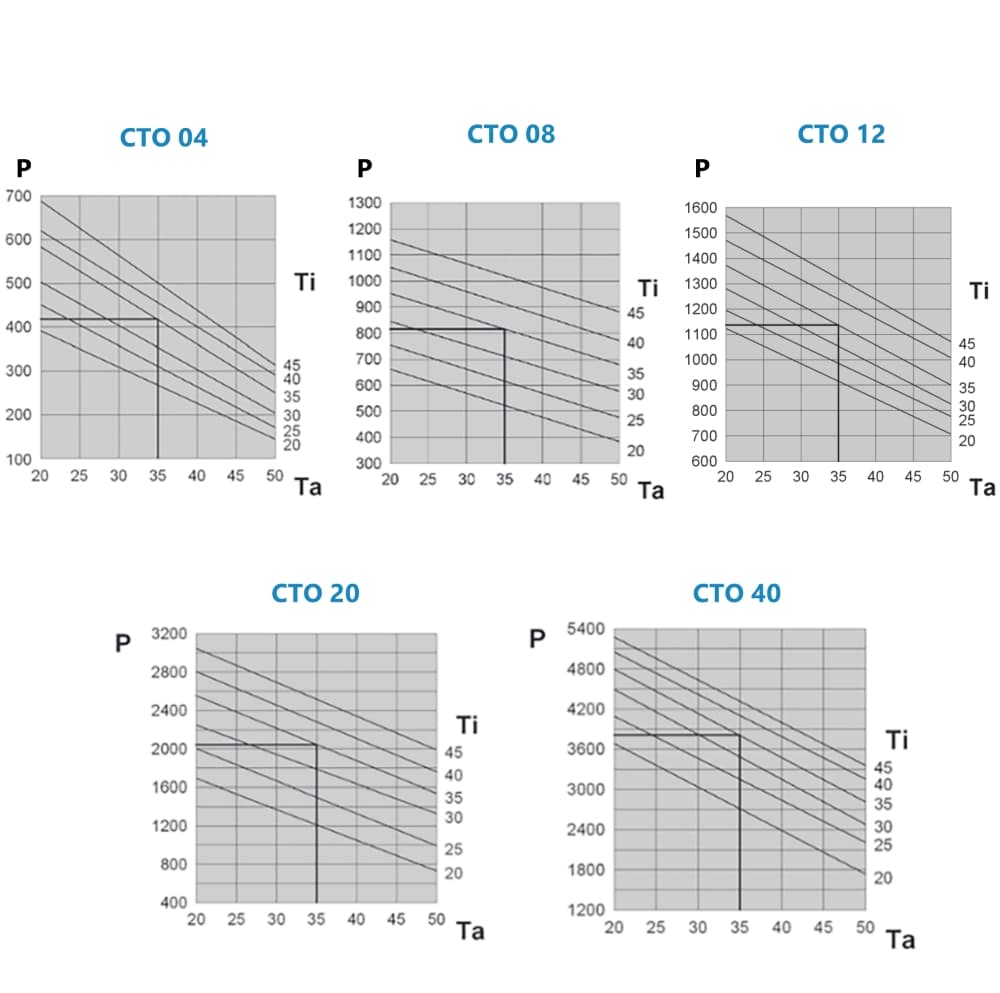

Courbes de performance
Informations complémentaires sur les climatiseurs de toit CTO
Les climatiseurs de toit de la série CTO sont destinés à un montage en toiture d’armoire (ou local technique, shelter…).
La gamme de puissances disponibles (410 à 3 850 W), couvre la majorité des applications de refroidissement des armoires électriques, le tout dans des encombrements les plus compacts.
Tous les modèles sont fournis en standard avec un régulateur électronique avec affichage de la température. Leur connexion électrique est sécurisée et simplifiée grâce à des connecteurs rapides insérés sur la partie inférieure de l’appareil.
Grâce à un joint d’étanchéité autoadhésif fourni et à une conception interne assurant une séparation parfaite entre l’air extérieur et l’intérieur de l’armoire, les unités de refroidissement CTO permettent de maintenir un niveau de protection IP54.
Courbes de performances ci-jointes :
- P = capacité de refroidissement (W)
- Ti = température ambiante (°C)
- Ta = température interne (°C)
> Vous avez une question pour bien sélectionner vos climatiseurs de toit ? Contactez nos équipes techniques.
